Esempio di applicazione
Supponiamo di dover ricambiare l’aria in un soggiorno,
avente dimensioni 4x5x2,7 m (e quindi con cubatura di circa
50 m3).
Il condotto di aspirazione ha una lunghezza di 5 mt e un
diametro di 125 mm, con una curva nella parte terminale.
Considerando 3 ricambi/ora la portata dell’aspiratore da
installare dovrà essere, approssimativamente, di 150 m3/h.

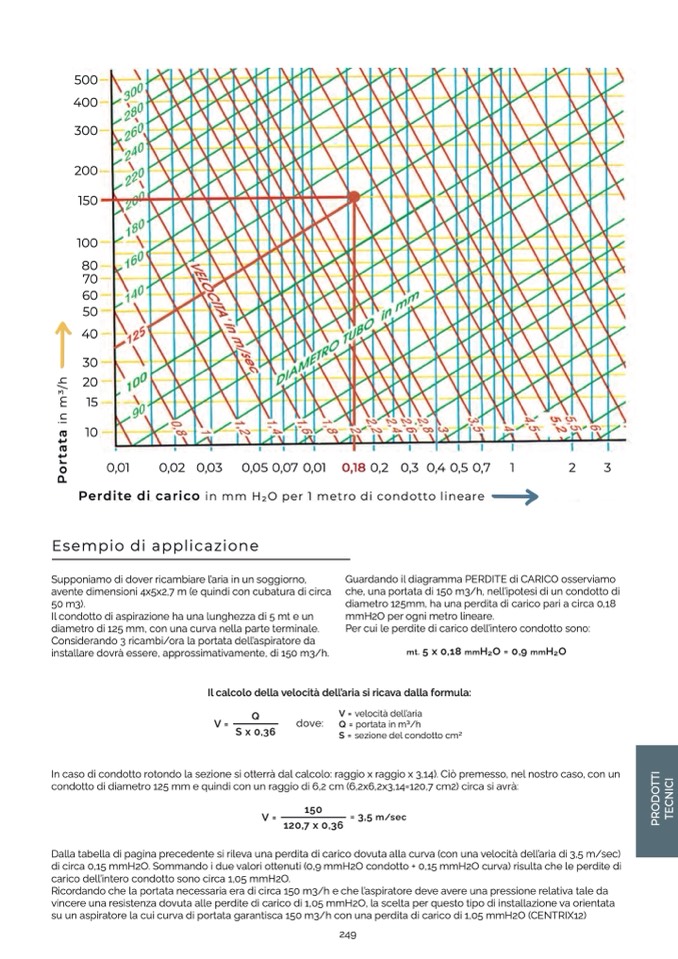

Guardando il diagramma PERDITE di CARICO osserviamo
che, una portata di 150 m3/h, nell’ipotesi di un condotto di
diametro 125mm, ha una perdita di carico pari a circa 0,18
mmH2O per ogni metro lineare.
Per cui le perdite di carico dell’intero condotto sono:
mt. 5 x 0,18 mmH�O = 0,9 mmH�O
Il calcolo della velocità dell’aria si ricava dalla formula:
Q
V = velocità dell’aria
V=
Sx0,36
dove: Q=portatainm�/h
S = sezione del condotto cm�
In caso di condotto rotondo la sezione si otterrà dal calcolo: raggio x raggio x 3,14). Ciò premesso, nel nostro caso, con un
condotto di diametro 125 mm e quindi con un raggio di 6,2 cm (6,2x6,2x3,14=120,7 cm2) circa si avrà:
V =
150
= 3,5 m/sec
120,7 x 0,36
Dalla tabella di pagina precedente si rileva una perdita di carico dovuta alla curva (con una velocità dell’aria di 3,5 m/sec)
di circa 0,15 mmH2O. Sommando i due valori ottenuti (0,9 mmH2O condotto + 0,15 mmH2O curva) risulta che le perdite di
carico dell’intero condotto sono circa 1,05 mmH2O.
Ricordando che la portata necessaria era di circa 150 m3/h e che l’aspiratore deve avere una pressione relativa tale da
vincere una resistenza dovuta alle perdite di carico di 1,05 mmH2O, la scelta per questo tipo di installazione va orientata
su un aspiratore la cui curva di portata garantisca 150 m3/h con una perdita di carico di 1,05 mmH2O (CENTRIX12)
249
500
400
300
200
150
100
80
70
60
50
40
30
20
15
10
0,01
0,02 0,03 0,05 0,07 0,01 0,18 0,2 0,3 0,4 0,5 0,7 1
2
3
Perdite di carico in mm H�O per 1 metro di condotto lineare
