3. Schemi idraulici dei gruppi antincendio

EBARA Pumps Europe

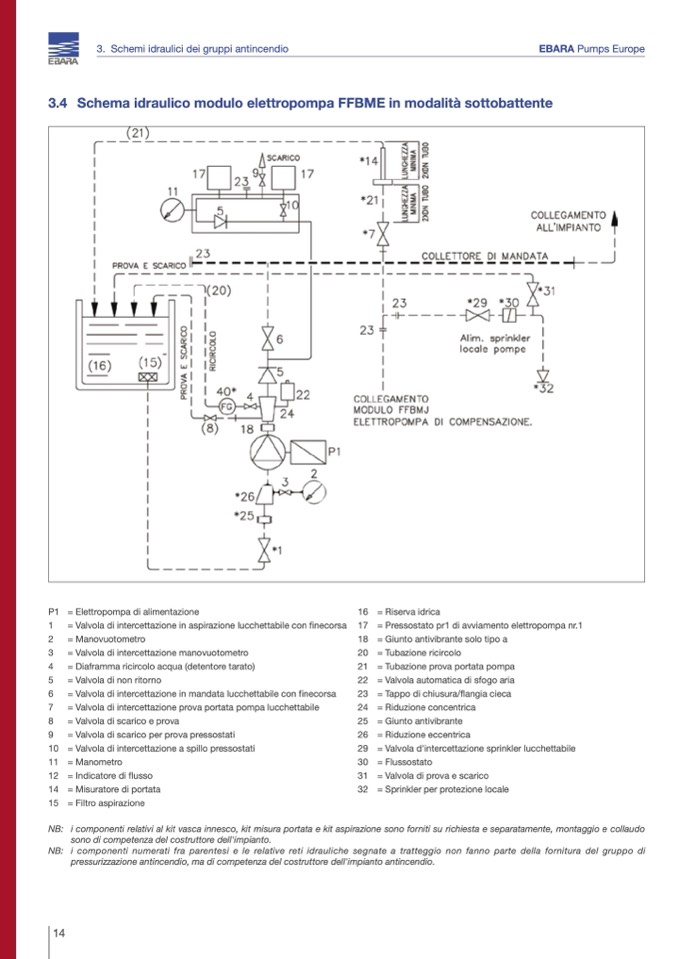

3.4 Schema idraulico modulo elettropompa FFBME in modalità sottobattente

P1 = Elettropompa di alimentazione

1

= Valvola di intercettazione in aspirazione lucchettabile con finecorsa

2

= Manovuotometro

3

= Valvola di intercettazione manovuotometro

4

= Diaframma ricircolo acqua (detentore tarato)

5

= Valvola di non ritorno

6

= Valvola di intercettazione in mandata lucchettabile con finecorsa

7

= Valvola di intercettazione prova portata pompa lucchettabile

8

= Valvola di scarico e prova

9

= Valvola di scarico per prova pressostati

10 = Valvola di intercettazione a spillo pressostati

11 = Manometro

12 = Indicatore di flusso

14 = Misuratore di portata

15 = Filtro aspirazione

16 = Riserva idrica

17 = Pressostato pr1 di avviamento elettropompa nr.1

18 = Giunto antivibrante solo tipo a

20 = Tubazione ricircolo

21 = Tubazione prova portata pompa

22 = Valvola automatica di sfogo aria

23 = Tappo di chiusura/flangia cieca

24 = Riduzione concentrica

25 = Giunto antivibrante

26 = Riduzione eccentrica

29 = Valvola d'intercettazione sprinkler lucchettabile

30 = Flussostato

31 = Valvola di prova e scarico

32 = Sprinkler per protezione locale

NB: i componenti relativi al kit vasca innesco, kit misura portata e kit aspirazione sono forniti su richiesta e separatamente, montaggio e collaudo

sono di competenza del costruttore dell'impianto.

NB: i componenti numerati fra parentesi e le relative reti idrauliche segnate a tratteggio non fanno parte della fornitura del gruppo di

pressurizzazione antincendio, ma di competenza del costruttore dell'impianto antincendio.
