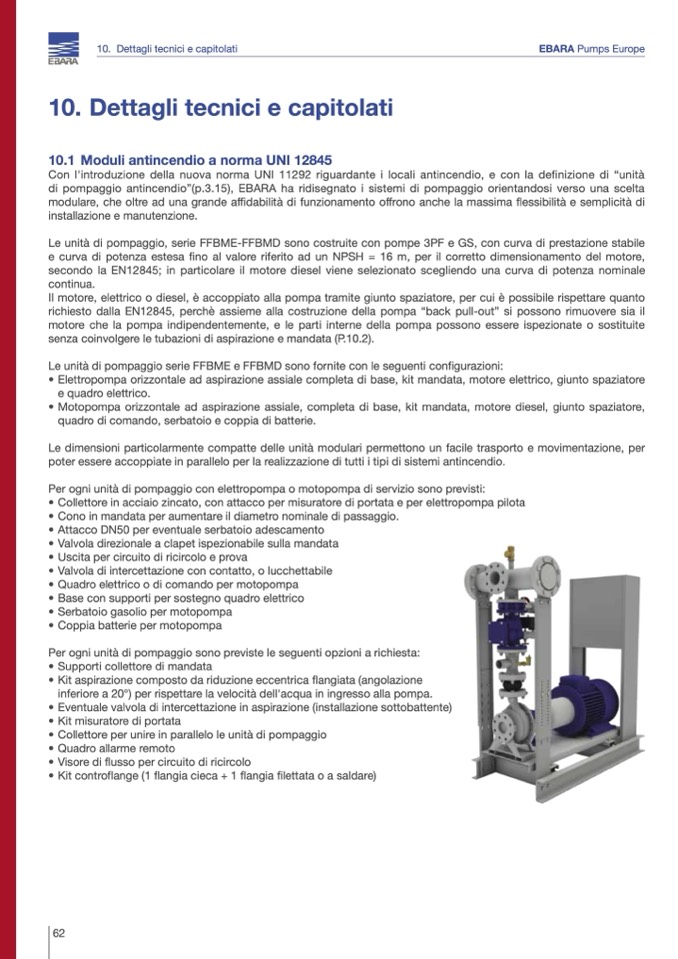

10. Dettagli tecnici e capitolati

10.1 Moduli antincendio a norma UNI 12845

Con l'introduzione della nuova norma UNI 11292 riguardante i locali antincendio, e con la definizione di “unità

di pompaggio antincendio”(p.3.15), EBARA ha ridisegnato i sistemi di pompaggio orientandosi verso una scelta

modulare, che oltre ad una grande affidabilità di funzionamento offrono anche la massima flessibilità e semplicità di

installazione e manutenzione.

Le unità di pompaggio, serie FFBME-FFBMD sono costruite con pompe 3PF e GS, con curva di prestazione stabile

e curva di potenza estesa fino al valore riferito ad un NPSH = 16 m, per il corretto dimensionamento del motore,

secondo la EN12845; in particolare il motore diesel viene selezionato scegliendo una curva di potenza nominale

continua.

Il motore, elettrico o diesel, è accoppiato alla pompa tramite giunto spaziatore, per cui è possibile rispettare quanto

richiesto dalla EN12845, perchè assieme alla costruzione della pompa “back pull-out” si possono rimuovere sia il

motore che la pompa indipendentemente, e le parti interne della pompa possono essere ispezionate o sostituite

senza coinvolgere le tubazioni di aspirazione e mandata (P.10.2).

Le unità di pompaggio serie FFBME e FFBMD sono fornite con le seguenti configurazioni:

• Elettropompa orizzontale ad aspirazione assiale completa di base, kit mandata, motore elettrico, giunto spaziatore

e quadro elettrico.

• Motopompa orizzontale ad aspirazione assiale, completa di base, kit mandata, motore diesel, giunto spaziatore,

quadro di comando, serbatoio e coppia di batterie.

Le dimensioni particolarmente compatte delle unità modulari permettono un facile trasporto e movimentazione, per

poter essere accoppiate in parallelo per la realizzazione di tutti i tipi di sistemi antincendio.

Per ogni unità di pompaggio con elettropompa o motopompa di servizio sono previsti:

• Collettore in acciaio zincato, con attacco per misuratore di portata e per elettropompa pilota

• Cono in mandata per aumentare il diametro nominale di passaggio.

• Attacco DN50 per eventuale serbatoio adescamento

• Valvola direzionale a clapet ispezionabile sulla mandata

• Uscita per circuito di ricircolo e prova

• Valvola di intercettazione con contatto, o lucchettabile

• Quadro elettrico o di comando per motopompa

• Base con supporti per sostegno quadro elettrico

• Serbatoio gasolio per motopompa

• Coppia batterie per motopompa

Per ogni unità di pompaggio sono previste le seguenti opzioni a richiesta:

• Supporti collettore di mandata

• Kit aspirazione composto da riduzione eccentrica flangiata (angolazione

inferiore a 20°) per rispettare la velocità dell'acqua in ingresso alla pompa.

• Eventuale valvola di intercettazione in aspirazione (installazione sottobattente)

• Kit misuratore di portata

• Collettore per unire in parallelo le unità di pompaggio

• Quadro allarme remoto

• Visore di flusso per circuito di ricircolo

• Kit controflange (1 flangia cieca + 1 flangia filettata o a saldare)
