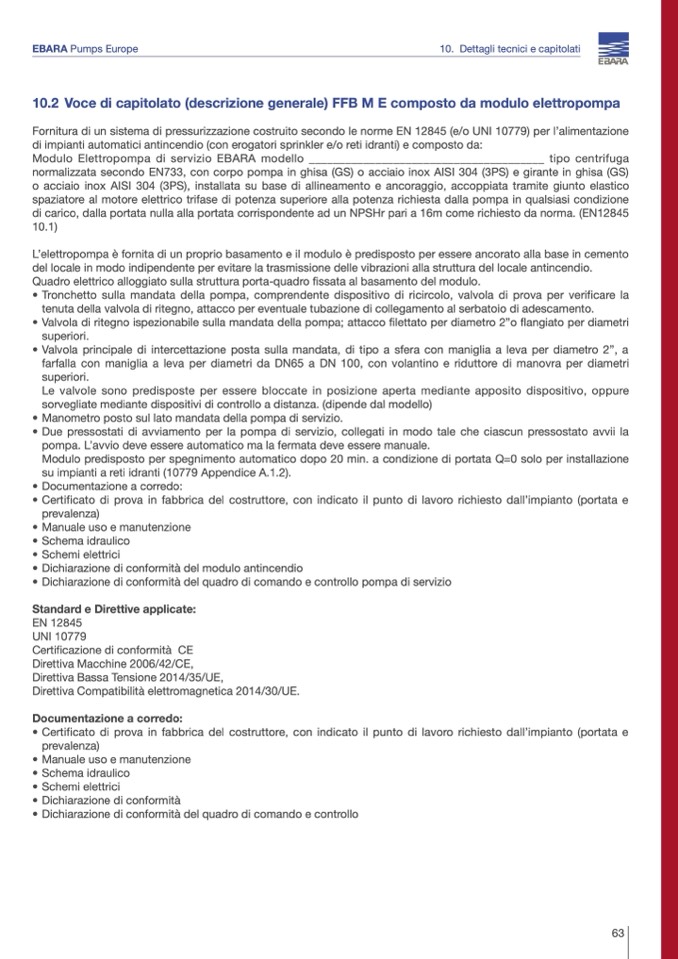

10. Dettagli tecnici e capitolati

10.2 Voce di capitolato (descrizione generale) FFB M E composto da modulo elettropompa

Fornitura di un sistema di pressurizzazione costruito secondo le norme EN 12845 (e/o UNI 10779) per l’alimentazione

di impianti automatici antincendio (con erogatori sprinkler e/o reti idranti) e composto da:

Modulo Elettropompa di servizio EBARA modello _______________________________________ tipo centrifuga

normalizzata secondo EN733, con corpo pompa in ghisa (GS) o acciaio inox AISI 304 (3PS) e girante in ghisa (GS)

o acciaio inox AISI 304 (3PS), installata su base di allineamento e ancoraggio, accoppiata tramite giunto elastico

spaziatore al motore elettrico trifase di potenza superiore alla potenza richiesta dalla pompa in qualsiasi condizione

di carico, dalla portata nulla alla portata corrispondente ad un NPSHr pari a 16m come richiesto da norma. (EN12845

10.1)

L’elettropompa è fornita di un proprio basamento e il modulo è predisposto per essere ancorato alla base in cemento

del locale in modo indipendente per evitare la trasmissione delle vibrazioni alla struttura del locale antincendio.

Quadro elettrico alloggiato sulla struttura porta-quadro fissata al basamento del modulo.

• Tronchetto sulla mandata della pompa, comprendente dispositivo di ricircolo, valvola di prova per verificare la

tenuta della valvola di ritegno, attacco per eventuale tubazione di collegamento al serbatoio di adescamento.

• Valvola di ritegno ispezionabile sulla mandata della pompa; attacco filettato per diametro 2”o flangiato per diametri

superiori.

• Valvola principale di intercettazione posta sulla mandata, di tipo a sfera con maniglia a leva per diametro 2”, a

farfalla con maniglia a leva per diametri da DN65 a DN 100, con volantino e riduttore di manovra per diametri

superiori.

Le valvole sono predisposte per essere bloccate in posizione aperta mediante apposito dispositivo, oppure

sorvegliate mediante dispositivi di controllo a distanza. (dipende dal modello)

• Manometro posto sul lato mandata della pompa di servizio.

• Due pressostati di avviamento per la pompa di servizio, collegati in modo tale che ciascun pressostato avvii la

pompa. L’avvio deve essere automatico ma la fermata deve essere manuale.

Modulo predisposto per spegnimento automatico dopo 20 min. a condizione di portata Q=0 solo per installazione

su impianti a reti idranti (10779 Appendice A.1.2).

• Documentazione a corredo:

• Certificato di prova in fabbrica del costruttore, con indicato il punto di lavoro richiesto dall’impianto (portata e

prevalenza)

• Manuale uso e manutenzione

• Schema idraulico

• Schemi elettrici

• Dichiarazione di conformità del modulo antincendio

• Dichiarazione di conformità del quadro di comando e controllo pompa di servizio

Standard e Direttive applicate:

EN 12845

UNI 10779

Certificazione di conformità CE

Direttiva Macchine 2006/42/CE,

Direttiva Bassa Tensione 2014/35/UE,

Direttiva Compatibilità elettromagnetica 2014/30/UE.

Documentazione a corredo:

• Certificato di prova in fabbrica del costruttore, con indicato il punto di lavoro richiesto dall’impianto (portata e

prevalenza)

• Manuale uso e manutenzione

• Schema idraulico

• Schemi elettrici

• Dichiarazione di conformità

• Dichiarazione di conformità del quadro di comando e controllo
