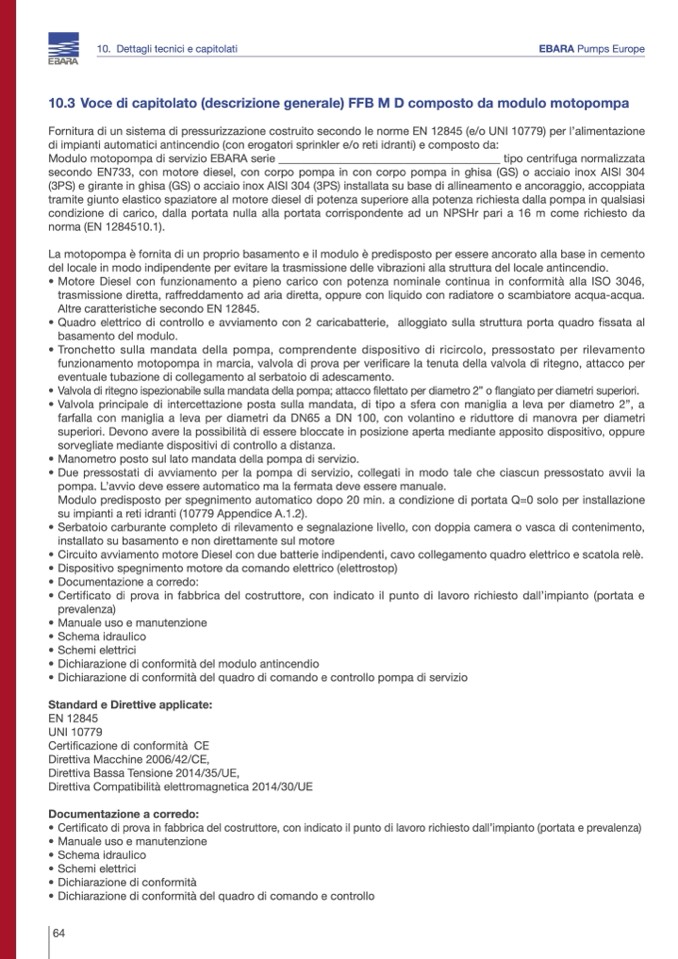

10. Dettagli tecnici e capitolati

EBARA Pumps Europe

10.3 Voce di capitolato (descrizione generale) FFB M D composto da modulo motopompa

Fornitura di un sistema di pressurizzazione costruito secondo le norme EN 12845 (e/o UNI 10779) per l’alimentazione

di impianti automatici antincendio (con erogatori sprinkler e/o reti idranti) e composto da:

Modulo motopompa di servizio EBARA serie _______________________________________ tipo centrifuga normalizzata

secondo EN733, con motore diesel, con corpo pompa in con corpo pompa in ghisa (GS) o acciaio inox AISI 304

(3PS) e girante in ghisa (GS) o acciaio inox AISI 304 (3PS) installata su base di allineamento e ancoraggio, accoppiata

tramite giunto elastico spaziatore al motore diesel di potenza superiore alla potenza richiesta dalla pompa in qualsiasi

condizione di carico, dalla portata nulla alla portata corrispondente ad un NPSHr pari a 16 m come richiesto da

norma (EN 1284510.1).

La motopompa è fornita di un proprio basamento e il modulo è predisposto per essere ancorato alla base in cemento

del locale in modo indipendente per evitare la trasmissione delle vibrazioni alla struttura del locale antincendio.

• Motore Diesel con funzionamento a pieno carico con potenza nominale continua in conformità alla ISO 3046,

trasmissione diretta, raffreddamento ad aria diretta, oppure con liquido con radiatore o scambiatore acqua-acqua.

Altre caratteristiche secondo EN 12845.

• Quadro elettrico di controllo e avviamento con 2 caricabatterie, alloggiato sulla struttura porta quadro fissata al

basamento del modulo.

• Tronchetto sulla mandata della pompa, comprendente dispositivo di ricircolo, pressostato per rilevamento

funzionamento motopompa in marcia, valvola di prova per verificare la tenuta della valvola di ritegno, attacco per

eventuale tubazione di collegamento al serbatoio di adescamento.

• Valvola di ritegno ispezionabile sulla mandata della pompa; attacco filettato per diametro 2” o flangiato per diametri superiori.

• Valvola principale di intercettazione posta sulla mandata, di tipo a sfera con maniglia a leva per diametro 2”, a

farfalla con maniglia a leva per diametri da DN65 a DN 100, con volantino e riduttore di manovra per diametri

superiori. Devono avere la possibilità di essere bloccate in posizione aperta mediante apposito dispositivo, oppure

sorvegliate mediante dispositivi di controllo a distanza.

• Manometro posto sul lato mandata della pompa di servizio.

• Due pressostati di avviamento per la pompa di servizio, collegati in modo tale che ciascun pressostato avvii la

pompa. L’avvio deve essere automatico ma la fermata deve essere manuale.

Modulo predisposto per spegnimento automatico dopo 20 min. a condizione di portata Q=0 solo per installazione

su impianti a reti idranti (10779 Appendice A.1.2).

• Serbatoio carburante completo di rilevamento e segnalazione livello, con doppia camera o vasca di contenimento,

installato su basamento e non direttamente sul motore

• Circuito avviamento motore Diesel con due batterie indipendenti, cavo collegamento quadro elettrico e scatola relè.

• Dispositivo spegnimento motore da comando elettrico (elettrostop)

• Documentazione a corredo:

• Certificato di prova in fabbrica del costruttore, con indicato il punto di lavoro richiesto dall’impianto (portata e

prevalenza)

• Manuale uso e manutenzione

• Schema idraulico

• Schemi elettrici

• Dichiarazione di conformità del modulo antincendio

• Dichiarazione di conformità del quadro di comando e controllo pompa di servizio

Standard e Direttive applicate:

EN 12845

UNI 10779

Certificazione di conformità CE

Direttiva Macchine 2006/42/CE,

Direttiva Bassa Tensione 2014/35/UE,

Direttiva Compatibilità elettromagnetica 2014/30/UE

Documentazione a corredo:

• Certificato di prova in fabbrica del costruttore, con indicato il punto di lavoro richiesto dall’impianto (portata e prevalenza)

• Manuale uso e manutenzione

• Schema idraulico

• Schemi elettrici

• Dichiarazione di conformità

• Dichiarazione di conformità del quadro di comando e controllo

64
