2. Caratteristiche dei sistemi antincendio modulari

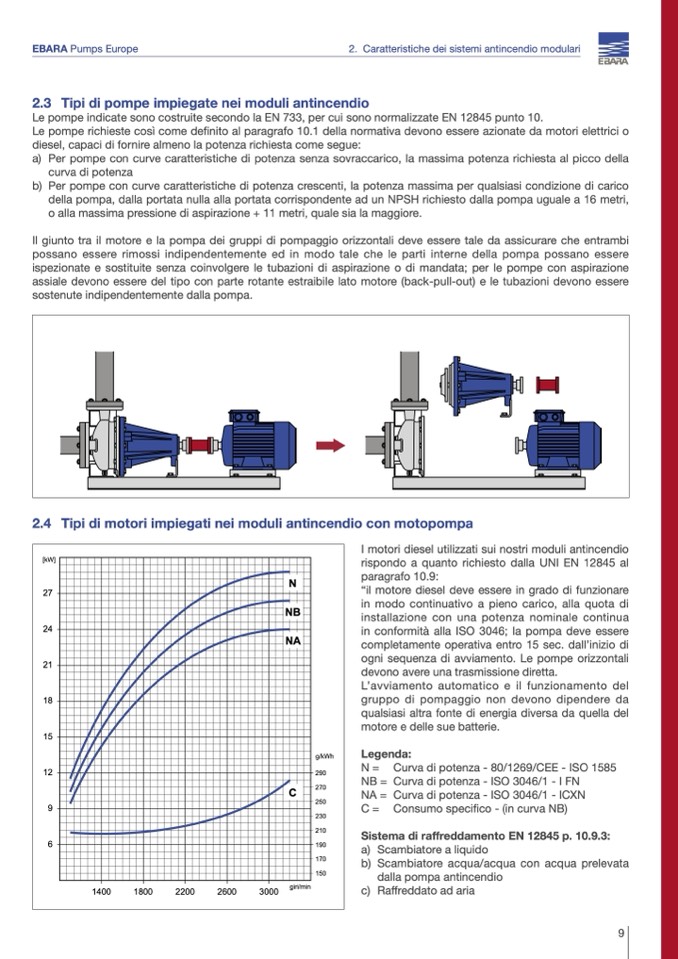

2.3 Tipi di pompe impiegate nei moduli antincendio

Le pompe indicate sono costruite secondo la EN 733, per cui sono normalizzate EN 12845 punto 10.

Le pompe richieste così come definito al paragrafo 10.1 della normativa devono essere azionate da motori elettrici o

diesel, capaci di fornire almeno la potenza richiesta come segue:

a) Per pompe con curve caratteristiche di potenza senza sovraccarico, la massima potenza richiesta al picco della

curva di potenza

b) Per pompe con curve caratteristiche di potenza crescenti, la potenza massima per qualsiasi condizione di carico

della pompa, dalla portata nulla alla portata corrispondente ad un NPSH richiesto dalla pompa uguale a 16 metri,

o alla massima pressione di aspirazione + 11 metri, quale sia la maggiore.

Il giunto tra il motore e la pompa dei gruppi di pompaggio orizzontali deve essere tale da assicurare che entrambi

possano essere rimossi indipendentemente ed in modo tale che le parti interne della pompa possano essere

ispezionate e sostituite senza coinvolgere le tubazioni di aspirazione o di mandata; per le pompe con aspirazione

assiale devono essere del tipo con parte rotante estraibile lato motore (back-pull-out) e le tubazioni devono essere

sostenute indipendentemente dalla pompa.

2.4 Tipi di motori impiegati nei moduli antincendio con motopompa

I motori diesel utilizzati sui nostri moduli antincendio

rispondo a quanto richiesto dalla UNI EN 12845 al

paragrafo 10.9:

“il motore diesel deve essere in grado di funzionare

in modo continuativo a pieno carico, alla quota di

installazione con una potenza nominale continua

in conformità alla ISO 3046; la pompa deve essere

completamente operativa entro 15 sec. dall’inizio di

ogni sequenza di avviamento. Le pompe orizzontali

devono avere una trasmissione diretta.

L’avviamento automatico e il funzionamento del

gruppo di pompaggio non devono dipendere da

qualsiasi altra fonte di energia diversa da quella del

motore e delle sue batterie.

Legenda:

N = Curva di potenza - 80/1269/CEE - ISO 1585

NB = Curva di potenza - ISO 3046/1 - I FN

NA = Curva di potenza - ISO 3046/1 - ICXN

C = Consumo specifico - (in curva NB)

Sistema di raffreddamento EN 12845 p. 10.9.3:

a) Scambiatore a liquido

b) Scambiatore acqua/acqua con acqua prelevata

dalla pompa antincendio

c) Raffreddato ad aria

[kW]

27

24

21

18

15

12

9

6

g/kWh

290

270

250

230

210

190

170

150

N

NB

NA

C

1400

1800

2200

2600

3000

giri/min
