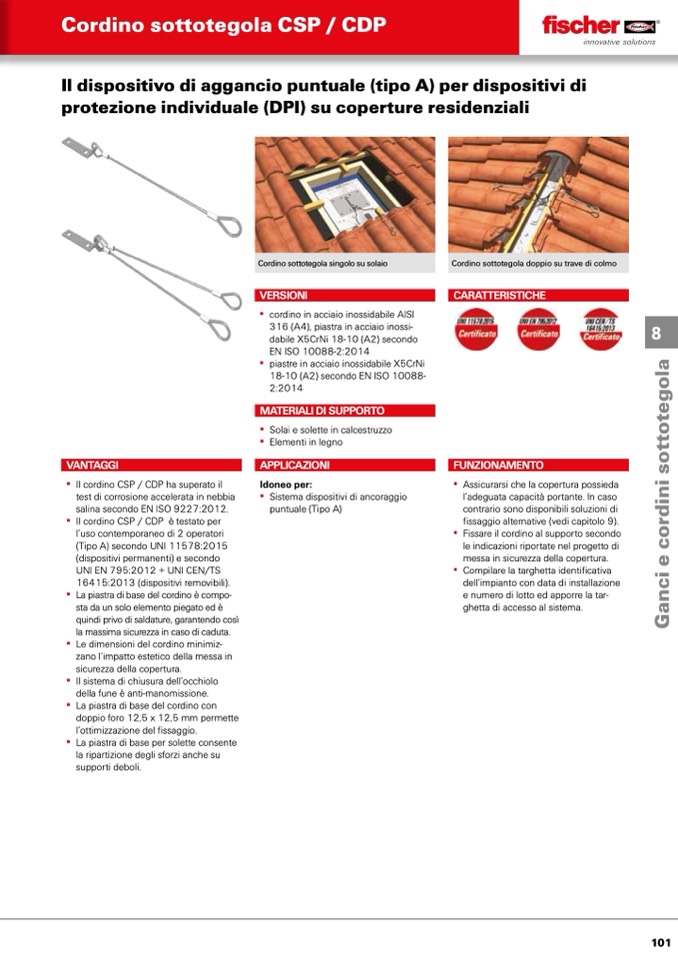

Cordino sottotegola CSP / CDP
Il dispositivo di aggancio puntuale (tipo A) per dispositivi di
protezione individuale (DPI) su coperture residenziali
VANTAGGI
▪▪ Il▪cordino▪CSP▪/▪CDP▪ha▪superato▪il▪
test▪di▪corrosione▪accelerata▪in▪nebbia▪
salina▪secondo▪EN ISO▪9227:2012.
▪▪ Il▪cordino▪CSP▪/▪CDP▪▪è▪testato▪per▪
l’uso▪contemporaneo▪di▪2▪operatori▪
(Tipo▪A)▪secondo▪UNI 11578:2015▪
(dispositivi▪permanenti)▪e▪secondo▪
UNI EN▪795:2012▪+▪UNI CEN/TS▪
16415:2013▪(dispositivi▪removibili).
▪▪ La▪piastra▪di▪base▪del▪cordino▪è▪compo-
sta▪da▪un▪solo▪elemento▪piegato▪ed▪è▪
quindi▪privo▪di▪saldature,▪garantendo▪così▪
la▪massima▪sicurezza▪in▪caso▪di▪caduta.
▪▪ Le▪dimensioni▪del▪cordino▪minimiz-
zano▪l’impatto▪estetico▪della▪messa▪in▪
sicurezza▪della▪copertura.
▪▪ Il▪sistema▪di▪chiusura▪dell’occhiolo▪
della▪fune▪è▪anti-manomissione.
▪▪ La▪piastra▪di▪base▪del▪cordino▪con▪
doppio▪foro▪12,5▪x▪12,5▪mm▪permette▪
l’ottimizzazione▪del▪fissaggio.
▪▪ La▪piastra▪di▪base▪per▪solette▪consente▪
la▪ripartizione▪degli▪sforzi▪anche▪su▪
supporti▪deboli.
Cordino sottotegola singolo su solaio
VERSIONI
▪▪ cordino▪in▪acciaio▪inossidabile▪AISI▪
316▪(A4),▪piastra▪in▪acciaio▪inossi-
dabile▪X5CrNi▪18-10▪(A2)▪secondo▪
EN ISO▪10088-2:2014
▪▪ piastre▪in▪acciaio▪inossidabile▪X5CrNi▪
18-10▪(A2)▪secondo▪EN ISO▪10088-
2:2014
MATERIALI DI SUPPORTO
▪▪ Solai▪e▪solette▪in▪calcestruzzo
▪▪ Elementi▪in▪legno
APPLICAZIONI
Idoneo per:
▪▪ Sistema▪dispositivi▪di▪ancoraggio▪
puntuale▪(Tipo▪A)
Cordino sottotegola doppio su trave di colmo
CARATTERISTICHE
FUNZIONAMENTO
▪▪
▪▪
▪▪
Assicurarsi▪che▪la▪copertura▪possieda▪
l’adeguata▪capacità▪portante.▪In▪caso▪
contrario▪sono▪disponibili▪soluzioni▪di▪
fissaggio▪alternative▪(vedi▪capitolo▪9).▪
Fissare▪il▪cordino▪al▪supporto▪secondo▪
le▪indicazioni▪riportate▪nel▪progetto▪di▪
messa▪in▪sicurezza▪della▪copertura.
Compilare▪la▪targhetta▪identificativa▪
dell’impianto▪con▪data▪di▪installazione▪
e▪numero▪di▪lotto▪ed▪apporre▪la▪tar-
ghetta▪di▪accesso▪al▪sistema.
