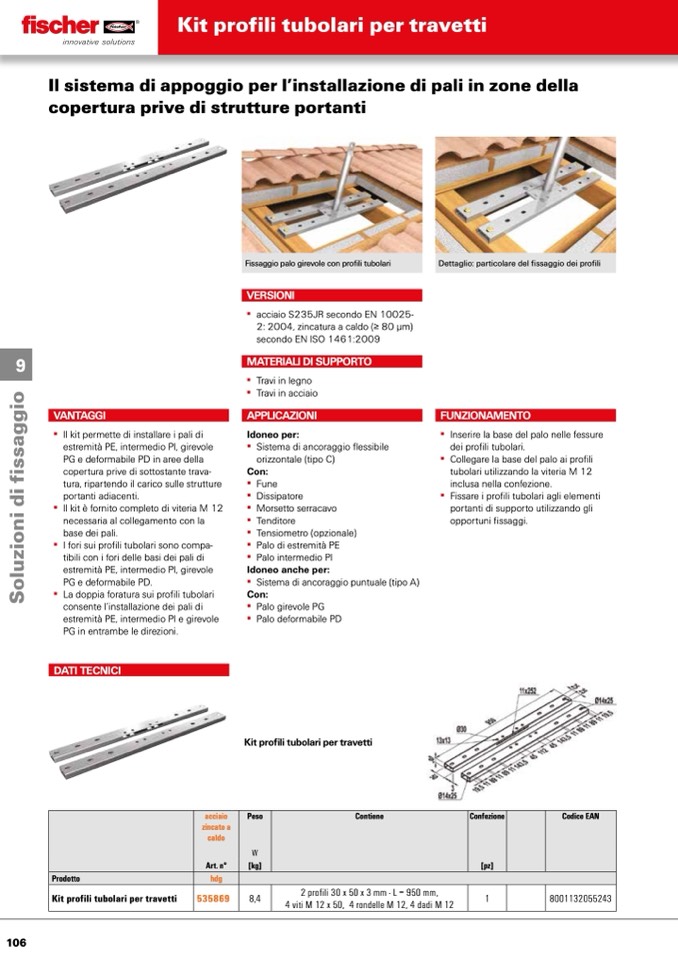

Kit profili tubolari per travetti

Il sistema di appoggio per l’installazione di pali in zone della

copertura prive di strutture portanti

Fissaggio palo girevole con profili tubolari

VERSIONI

▪▪ acciaio▪S235JR▪secondo▪EN 10025-

2:▪2004,▪zincatura▪a▪caldo▪(≥▪80▪μm)▪

secondo▪EN ISO 1461:2009

MATERIALI DI SUPPORTO

▪▪ Travi▪in▪legno

▪▪ Travi▪in▪acciaio

Dettaglio: particolare del fissaggio dei profili

9

VANTAGGI

▪▪ Il▪kit▪permette▪di▪installare▪i▪pali▪di▪

estremità▪PE,▪intermedio▪PI,▪girevole▪

PG▪e▪deformabile▪PD▪in▪aree▪della▪

copertura▪prive▪di▪sottostante▪trava-

tura,▪ripartendo▪il▪carico▪sulle▪strutture▪

portanti▪adiacenti.

▪▪ Il▪kit▪è▪fornito▪completo▪di▪viteria▪M 12▪

necessaria▪al▪collegamento▪con▪la▪

base▪dei▪pali.

▪▪ I▪fori▪sui▪profili▪tubolari▪sono▪compa-

tibili▪con▪i▪fori▪delle▪basi▪dei▪pali▪di▪

estremità▪PE,▪intermedio▪PI,▪girevole▪

PG▪e▪deformabile▪PD.

▪▪ La▪doppia▪foratura▪sui▪profili▪tubolari▪

consente▪l’installazione▪dei▪pali▪di▪

estremità▪PE,▪intermedio▪PI▪e▪girevole▪

PG▪in▪entrambe▪le▪direzioni.

DATI TECNICI

APPLICAZIONI

FUNZIONAMENTO

Idoneo per:

▪▪ Sistema▪di▪ancoraggio▪flessibile▪

orizzontale▪(tipo▪C)

Con:

▪▪ Fune

▪▪ Dissipatore

▪▪ Morsetto▪serracavo

▪▪ Tenditore

▪▪ Tensiometro▪(opzionale)

▪▪ Palo▪di▪estremità▪PE

▪▪ Palo▪intermedio▪PI

Idoneo anche per:

▪▪ Sistema▪di▪ancoraggio▪puntuale▪(tipo▪A)

Con:

▪▪ Palo▪girevole▪PG

▪▪ Palo▪deformabile▪PD

Kit profili tubolari per travetti

▪▪ Inserire▪la▪base▪del▪palo▪nelle▪fessure▪

dei▪profili▪tubolari.

▪▪ Collegare▪la▪base▪del▪palo▪ai▪profili▪

tubolari▪utilizzando▪la▪viteria▪M▪12▪

inclusa▪nella▪confezione.

▪▪ Fissare▪i▪profili▪tubolari▪agli▪elementi▪

portanti▪di▪supporto▪utilizzando▪gli▪

opportuni▪fissaggi.

acciaio

zincato a

caldo

Peso

Contiene Confezione Codice EAN

W

Art. n° [kg] [pz]

Prodotto

hdg

Kit profili tubolari per travetti 535869 8,4

2 profili 30 x 50 x 3 mm - L = 950 mm,

4vitiM12x50, 4rondelleM12,4dadiM12

1 8001132055243
