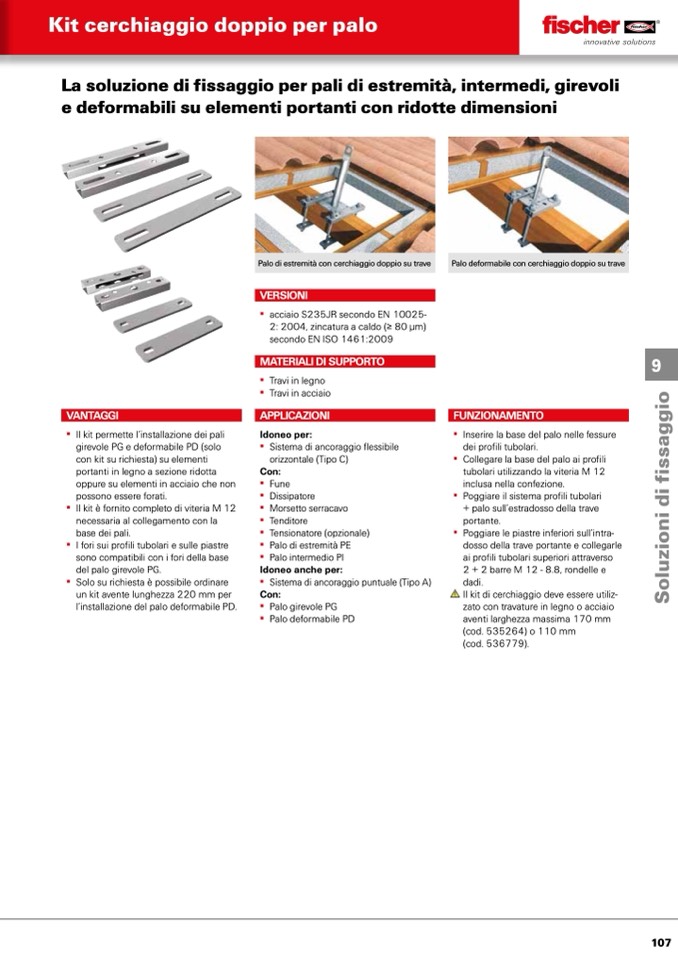

Kit cerchiaggio doppio per palo

La soluzione di fissaggio per pali di estremità, intermedi, girevoli

e deformabili su elementi portanti con ridotte dimensioni

VANTAGGI

▪▪ Il▪kit▪permette▪l’installazione▪dei▪pali▪

girevole▪PG▪e▪deformabile▪PD▪(solo▪

con▪kit▪su▪richiesta)▪su▪elementi▪

portanti▪in▪legno▪a▪sezione▪ridotta▪

oppure▪su▪elementi▪in▪acciaio▪che▪non▪

possono▪essere▪forati.

▪▪ Il▪kit▪è▪fornito▪completo▪di▪viteria▪M 12▪

necessaria▪al▪collegamento▪con▪la▪

base▪dei▪pali.

▪▪ I▪fori▪sui▪profili▪tubolari▪e▪sulle▪piastre▪

sono▪compatibili▪con▪i▪fori▪della▪base▪

del▪palo▪girevole▪PG.

▪▪ Solo▪su▪richiesta▪è▪possibile▪ordinare▪

un▪kit▪avente▪lunghezza▪220▪mm▪per▪

l’installazione▪del▪palo▪deformabile▪PD.

Palo di estremità con cerchiaggio doppio su trave

VERSIONI

▪▪ acciaio▪S235JR▪secondo▪EN 10025-

2:▪2004,▪zincatura▪a▪caldo▪(≥▪80▪μm)▪

secondo▪EN ISO 1461:2009

MATERIALI DI SUPPORTO

▪▪ Travi▪in▪legno

▪▪ Travi▪in▪acciaio

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪di▪ancoraggio▪flessibile▪

orizzontale▪(Tipo▪C)

Con:

▪▪ Fune

▪▪ Dissipatore

▪▪ Morsetto▪serracavo

▪▪ Tenditore

▪▪ Tensionatore▪(opzionale)

▪▪ Palo▪di▪estremità▪PE

▪▪ Palo▪intermedio▪PI

Idoneo anche per:

▪▪ Sistema▪di▪ancoraggio▪puntuale▪(Tipo▪A)

Con:

▪▪ Palo▪girevole▪PG

▪▪ Palo▪deformabile▪PD

Palo deformabile con cerchiaggio doppio su trave

FUNZIONAMENTO

▪▪ Inserire▪la▪base▪del▪palo▪nelle▪fessure▪

dei▪profili▪tubolari.

▪▪ Collegare▪la▪base▪del▪palo▪ai▪profili▪

tubolari▪utilizzando▪la▪viteria▪M▪12▪

inclusa▪nella▪confezione.

▪▪ Poggiare▪il▪sistema▪profili▪tubolari▪

+▪palo▪sull’estradosso▪della▪trave▪

portante.

▪▪ Poggiare▪le▪piastre▪inferiori▪sull’intra-

dosso▪della▪trave▪portante▪e▪collegarle▪

ai▪profili▪tubolari▪superiori▪attraverso▪

2 + 2▪barre▪M▪12▪-▪8.8,▪rondelle▪e▪

dadi.

▪ Il▪kit▪di▪cerchiaggio▪deve▪essere▪utiliz-

zato▪con▪travature▪in▪legno▪o▪acciaio▪

aventi▪larghezza▪massima▪170▪mm▪

(cod.▪535264)▪o▪110▪mm▪▪

(cod.▪536779).
