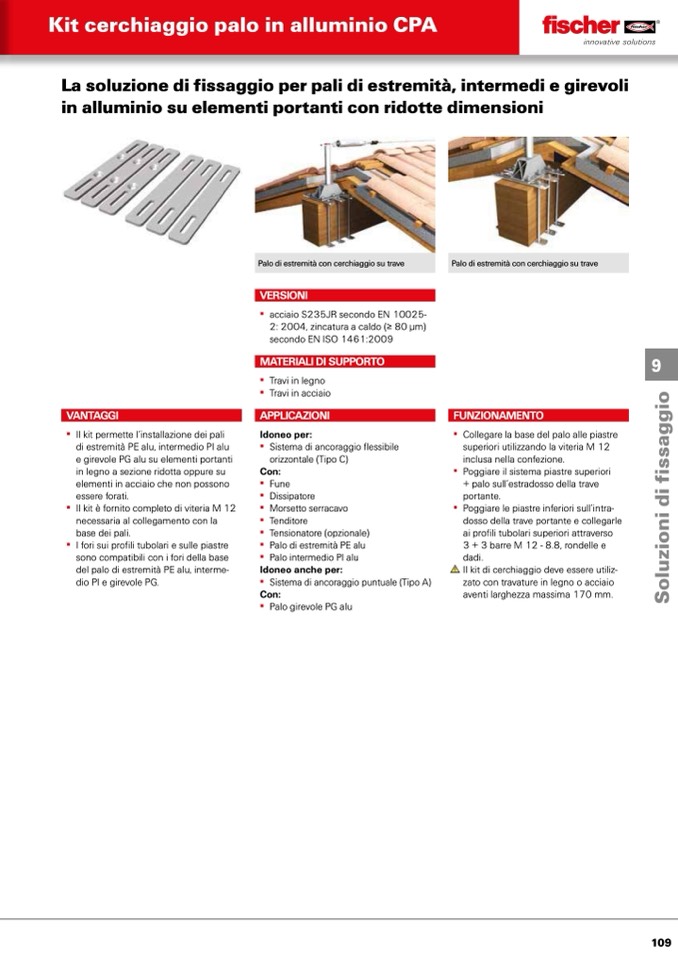

Kit cerchiaggio palo in alluminio CPA

La soluzione di fissaggio per pali di estremità, intermedi e girevoli

in alluminio su elementi portanti con ridotte dimensioni

VANTAGGI

▪▪ Il▪kit▪permette▪l’installazione▪dei▪pali▪

di▪estremità▪PE▪alu,▪intermedio▪PI▪alu▪

e▪girevole▪PG▪alu▪su▪elementi▪portanti▪

in▪legno▪a▪sezione▪ridotta▪oppure▪su▪

elementi▪in▪acciaio▪che▪non▪possono▪

essere▪forati.

▪▪ Il▪kit▪è▪fornito▪completo▪di▪viteria▪M 12▪

necessaria▪al▪collegamento▪con▪la▪

base▪dei▪pali.

▪▪ I▪fori▪sui▪profili▪tubolari▪e▪sulle▪piastre▪

sono▪compatibili▪con▪i▪fori▪della▪base▪

del▪palo▪di▪estremità▪PE▪alu,▪interme-

dio▪PI▪e▪girevole▪PG.

Palo di estremità con cerchiaggio su trave

VERSIONI

▪▪ acciaio▪S235JR▪secondo▪EN 10025-

2:▪2004,▪zincatura▪a▪caldo▪(≥▪80▪μm)▪

secondo▪EN ISO 1461:2009

MATERIALI DI SUPPORTO

▪▪ Travi▪in▪legno

▪▪ Travi▪in▪acciaio

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪di▪ancoraggio▪flessibile▪

orizzontale▪(Tipo▪C)

Con:

▪▪ Fune

▪▪ Dissipatore

▪▪ Morsetto▪serracavo

▪▪ Tenditore

▪▪ Tensionatore▪(opzionale)

▪▪ Palo▪di▪estremità▪PE▪alu

▪▪ Palo▪intermedio▪PI▪alu

Idoneo anche per:

▪▪ Sistema▪di▪ancoraggio▪puntuale▪(Tipo▪A)

Con:

▪▪ Palo▪girevole▪PG▪alu

Palo di estremità con cerchiaggio su trave

FUNZIONAMENTO

▪▪ Collegare▪la▪base▪del▪palo▪alle▪piastre▪

superiori▪utilizzando▪la▪viteria▪M▪12▪

inclusa▪nella▪confezione.

▪▪ Poggiare▪il▪sistema▪piastre▪superiori▪

+▪palo▪sull’estradosso▪della▪trave▪

portante.

▪▪ Poggiare▪le▪piastre▪inferiori▪sull’intra-

dosso▪della▪trave▪portante▪e▪collegarle▪

ai▪profili▪tubolari▪superiori▪attraverso▪

3 + 3▪barre▪M▪12▪-▪8.8,▪rondelle▪e▪

dadi.

▪Il▪kit▪di▪cerchiaggio▪deve▪essere▪utiliz-

zato▪con▪travature▪in▪legno▪o▪acciaio▪

aventi▪larghezza▪massima▪170▪mm.
