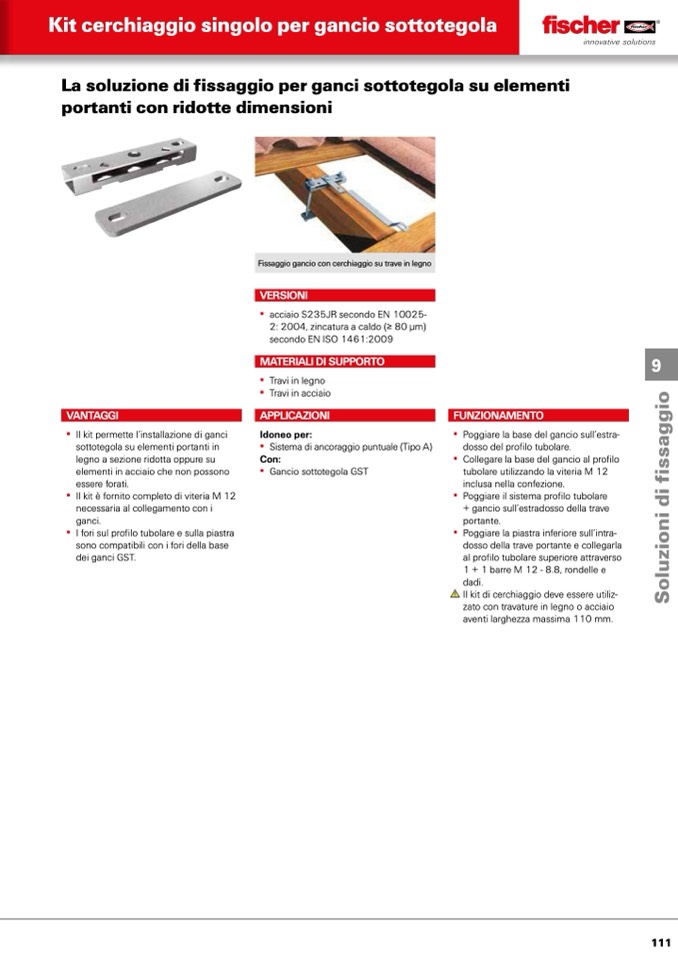

Kit cerchiaggio singolo per gancio sottotegola

La soluzione di fissaggio per ganci sottotegola su elementi

portanti con ridotte dimensioni

VANTAGGI

▪▪ Il▪kit▪permette▪l’installazione▪di▪ganci▪

sottotegola▪su▪elementi▪portanti▪in▪

legno▪a▪sezione▪ridotta▪oppure▪su▪

elementi▪in▪acciaio▪che▪non▪possono▪

essere▪forati.

▪▪ Il▪kit▪è▪fornito▪completo▪di▪viteria▪M 12▪

necessaria▪al▪collegamento▪con▪i▪

ganci.

▪▪ I▪fori▪sul▪profilo▪tubolare▪e▪sulla▪piastra▪

sono▪compatibili▪con▪i▪fori▪della▪base▪

dei▪ganci▪GST.

Fissaggio gancio con cerchiaggio su trave in legno

VERSIONI

▪▪ acciaio▪S235JR▪secondo▪EN 10025-

2:▪2004,▪zincatura▪a▪caldo▪(≥▪80▪μm)▪

secondo▪EN ISO 1461:2009

MATERIALI DI SUPPORTO

▪▪ Travi▪in▪legno

▪▪ Travi▪in▪acciaio

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪di▪ancoraggio▪puntuale▪(Tipo▪A)

Con:

▪▪ Gancio▪sottotegola▪GST

FUNZIONAMENTO

▪▪ Poggiare▪la▪base▪del▪gancio▪sull’estra-

dosso▪del▪profilo▪tubolare.

▪▪ Collegare▪la▪base▪del▪gancio▪al▪profilo▪

tubolare▪utilizzando▪la▪viteria▪M▪12▪

inclusa▪nella▪confezione.

▪▪ Poggiare▪il▪sistema▪profilo▪tubolare▪

+▪gancio▪sull’estradosso▪della▪trave▪

portante.

▪▪ Poggiare▪la▪piastra▪inferiore▪sull’intra-

dosso▪della▪trave▪portante▪e▪collegarla▪

al▪profilo▪tubolare▪superiore▪attraverso▪

1 + 1▪barre▪M▪12▪-▪8.8,▪rondelle▪e▪

dadi.

▪ Il▪kit▪di▪cerchiaggio▪deve▪essere▪utiliz-

zato▪con▪travature▪in▪legno▪o▪acciaio▪

aventi▪larghezza▪massima▪110▪mm.
