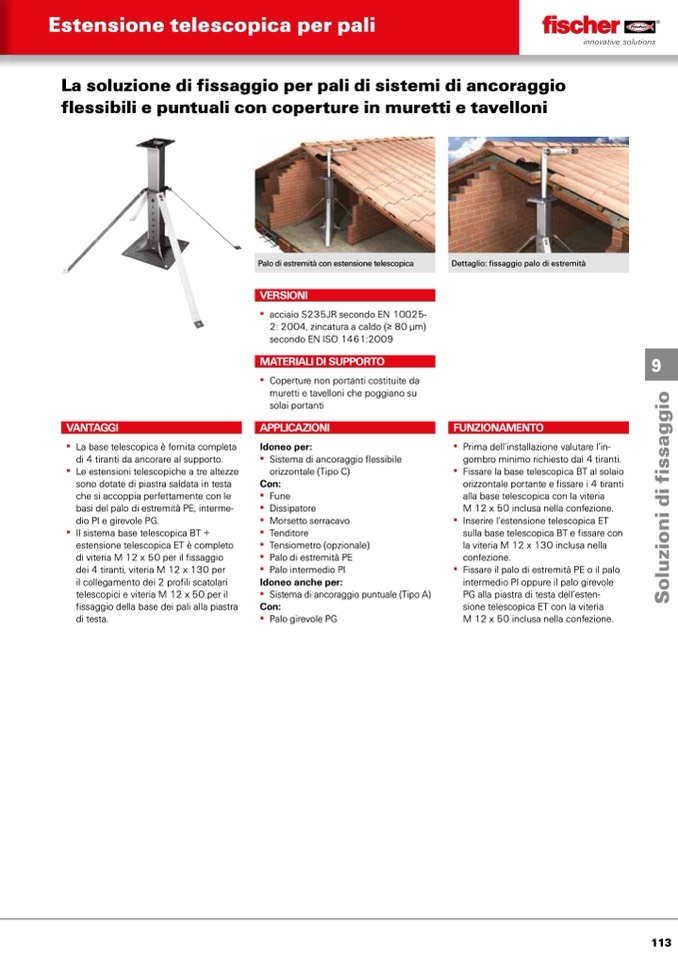

Estensione telescopica per pali

La soluzione di fissaggio per pali di sistemi di ancoraggio

flessibili e puntuali con coperture in muretti e tavelloni

Palo di estremità con estensione telescopica

VERSIONI

▪▪ acciaio▪S235JR▪secondo▪EN 10025-

2:▪2004,▪zincatura▪a▪caldo▪(≥▪80▪μm)▪

secondo▪EN ISO 1461:2009

MATERIALI DI SUPPORTO

▪▪ Coperture▪non▪portanti▪costituite▪da▪

muretti▪e▪tavelloni▪che▪poggiano▪su▪

solai▪portanti

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪di▪ancoraggio▪flessibile▪

orizzontale▪(Tipo▪C)

Con:

▪▪ Fune

▪▪ Dissipatore

▪▪ Morsetto▪serracavo

▪▪ Tenditore

▪▪ Tensiometro▪(opzionale)

▪▪ Palo▪di▪estremità▪PE

▪▪ Palo▪intermedio▪PI

Idoneo anche per:

▪▪ Sistema▪di▪ancoraggio▪puntuale▪(Tipo▪A)

Con:

▪▪ Palo▪girevole▪PG

Dettaglio: fissaggio palo di estremità

VANTAGGI

▪▪ La▪base▪telescopica▪è▪fornita▪completa▪

di▪4▪tiranti▪da▪ancorare▪al▪supporto.

▪▪ Le▪estensioni▪telescopiche▪a▪tre▪altezze▪

sono▪dotate▪di▪piastra▪saldata▪in▪testa▪

che▪si▪accoppia▪perfettamente▪con▪le▪

basi▪del▪palo▪di▪estremità▪PE,▪interme-

dio▪PI▪e▪girevole▪PG.

▪▪ Il▪sistema▪base▪telescopica▪BT▪+▪

estensione▪telescopica▪ET▪è▪completo▪

di▪viteria▪M 12 x 50▪per▪il▪fissaggio▪

dei▪4▪tiranti,▪viteria▪M 12 x 130▪per▪

il▪collegamento▪dei▪2▪profili▪scatolari▪

telescopici▪e▪viteria▪M 12 x 50▪per▪il▪

fissaggio▪della▪base▪dei▪pali▪alla▪piastra▪

di▪testa.

FUNZIONAMENTO

▪▪ Prima▪dell’installazione▪valutare▪l’in-

gombro▪minimo▪richiesto▪dai▪4▪tiranti.

▪▪ Fissare▪la▪base▪telescopica▪BT▪al▪solaio▪

orizzontale▪portante▪e▪fissare▪i▪4▪tiranti▪

alla▪base▪telescopica▪con▪la▪viteria▪

M 12 x 50▪inclusa▪nella▪confezione.

▪▪ Inserire▪l’estensione▪telescopica▪ET▪

sulla▪base▪telescopica▪BT▪e▪fissare▪con▪

la▪viteria▪M 12 x 130▪inclusa▪nella▪

confezione.

▪▪ Fissare▪il▪palo▪di▪estremità▪PE▪o▪il▪palo▪

intermedio▪PI▪oppure▪il▪palo▪girevole▪

PG▪alla▪piastra▪di▪testa▪dell’esten-

sione▪telescopica▪ET▪con▪la▪viteria▪

M 12 x 50▪inclusa▪nella▪confezione.
