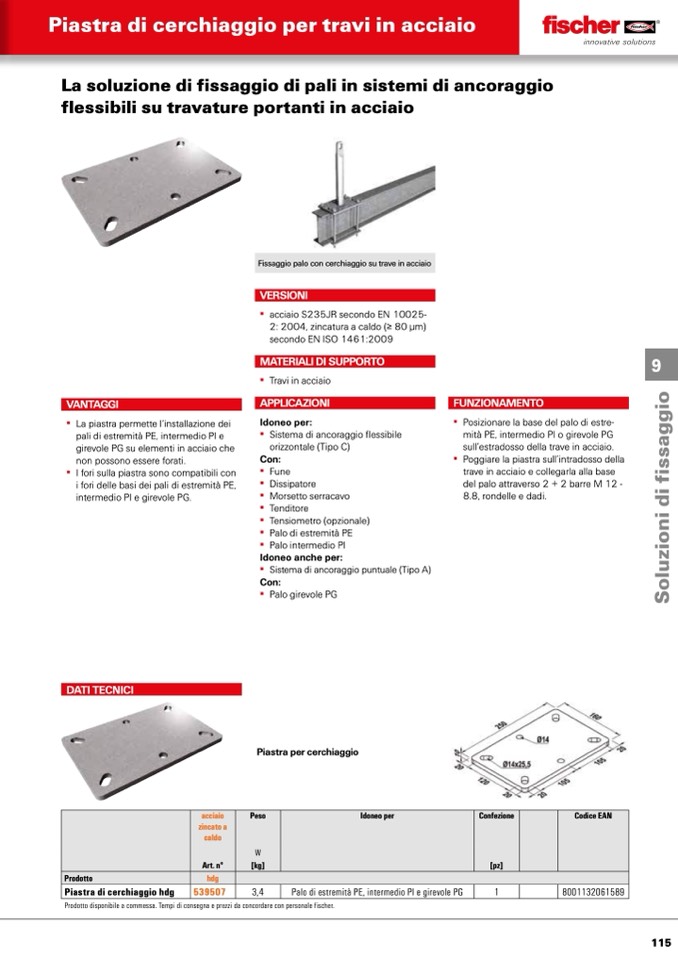

Piastra di cerchiaggio per travi in acciaio

La soluzione di fissaggio di pali in sistemi di ancoraggio

flessibili su travature portanti in acciaio

VANTAGGI

▪▪ La▪piastra▪permette▪l’installazione▪dei▪

pali▪di▪estremità▪PE,▪intermedio▪PI▪e▪

girevole▪PG▪su▪elementi▪in▪acciaio▪che▪

non▪possono▪essere▪forati.

▪▪ I▪fori▪sulla▪piastra▪sono▪compatibili▪con▪

i▪fori▪delle▪basi▪dei▪pali▪di▪estremità▪PE,▪

intermedio▪PI▪e▪girevole▪PG.

Fissaggio palo con cerchiaggio su trave in acciaio

VERSIONI

▪▪ acciaio▪S235JR▪secondo▪EN 10025-

2:▪2004,▪zincatura▪a▪caldo▪(≥▪80▪μm)▪

secondo▪EN ISO 1461:2009

MATERIALI DI SUPPORTO

▪▪ Travi▪in▪acciaio

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪di▪ancoraggio▪flessibile▪

orizzontale▪(Tipo▪C)

Con:

▪▪ Fune

▪▪ Dissipatore

▪▪ Morsetto▪serracavo

▪▪ Tenditore

▪▪ Tensiometro▪(opzionale)

▪▪ Palo▪di▪estremità▪PE

▪▪ Palo▪intermedio▪PI

Idoneo anche per:

▪▪ Sistema▪di▪ancoraggio▪puntuale▪(Tipo▪A)

Con:

▪▪ Palo▪girevole▪PG

FUNZIONAMENTO

▪▪ Posizionare▪la▪base▪del▪palo▪di▪estre-

mità▪PE,▪intermedio▪PI▪o▪girevole▪PG▪

sull’estradosso▪della▪trave▪in▪acciaio.

▪▪ Poggiare▪la▪piastra▪sull’intradosso▪della▪

trave▪in▪acciaio▪e▪collegarla▪alla▪base▪

del▪palo▪attraverso▪2 + 2▪barre▪M▪12▪-▪

8.8,▪rondelle▪e▪dadi.

DATI TECNICI

Piastra per cerchiaggio

acciaio

zincato a

caldo

Peso

Idoneo per

Confezione Codice EAN

W

Art. n° [kg]

[pz]

Prodotto hdg

Piastra di cerchiaggio hdg 539507 3,4

Palo di estremità PE, intermedio PI e girevole PG

1 8001132061589

Prodotto disponibile a commessa. Tempi di consegna e prezzi da concordare con personale fischer.
