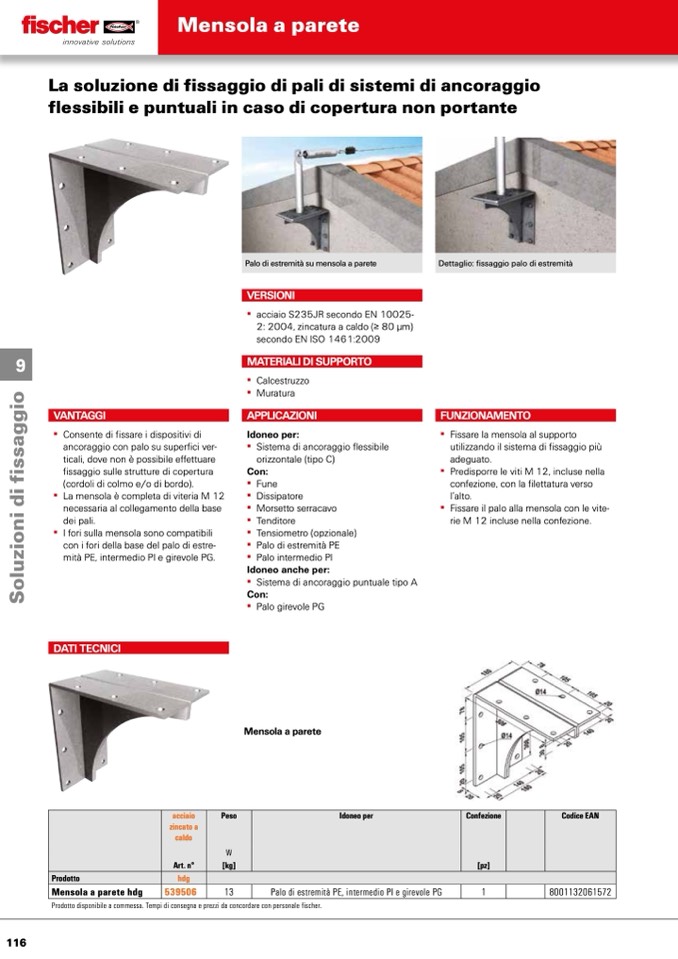

Mensola a parete

La soluzione di fissaggio di pali di sistemi di ancoraggio

flessibili e puntuali in caso di copertura non portante

Palo di estremità su mensola a parete

VERSIONI

▪▪ acciaio▪S235JR▪secondo▪EN 10025-

2:▪2004,▪zincatura▪a▪caldo▪(≥▪80▪μm)▪

secondo▪EN ISO 1461:2009

MATERIALI DI SUPPORTO

▪▪ Calcestruzzo

▪▪ Muratura

Dettaglio: fissaggio palo di estremità

9

VANTAGGI

▪▪ Consente▪di▪fissare▪i▪dispositivi▪di▪

ancoraggio▪con▪palo▪su▪superfici▪ver-

ticali,▪dove▪non▪è▪possibile▪effettuare▪

fissaggio▪sulle▪strutture▪di▪copertura▪

(cordoli▪di▪colmo▪e/o▪di▪bordo).

▪▪ La▪mensola▪è▪completa▪di▪viteria▪M 12▪

necessaria▪al▪collegamento▪della▪base▪

dei▪pali.

▪▪ I▪fori▪sulla▪mensola▪sono▪compatibili▪

con▪i▪fori▪della▪base▪del▪palo▪di▪estre-

mità▪PE,▪intermedio▪PI▪e▪girevole▪PG.

DATI TECNICI

APPLICAZIONI

FUNZIONAMENTO

Idoneo per:

▪▪ Sistema▪di▪ancoraggio▪flessibile▪

orizzontale▪(tipo▪C)

Con:

▪▪ Fune

▪▪ Dissipatore

▪▪ Morsetto▪serracavo

▪▪ Tenditore

▪▪ Tensiometro▪(opzionale)

▪▪ Palo▪di▪estremità▪PE

▪▪ Palo▪intermedio▪PI

Idoneo anche per:

▪▪ Sistema▪di▪ancoraggio▪puntuale▪tipo▪A

Con:

▪▪ Palo▪girevole▪PG

Mensola a parete

▪▪ Fissare▪la▪mensola▪al▪supporto▪

utilizzando▪il▪sistema▪di▪fissaggio▪più▪

adeguato.

▪▪ Predisporre▪le▪viti▪M 12,▪incluse▪nella▪

confezione,▪con▪la▪filettatura▪verso▪

l’alto.

▪▪ Fissare▪il▪palo▪alla▪mensola▪con▪le▪vite-

rie▪M 12▪incluse▪nella▪confezione.

acciaio

zincato a

caldo

Peso

Idoneo per

Confezione Codice EAN

W

Art. n° [kg]

[pz]

Prodotto hdg

Mensola a parete hdg 539506 13

Palo di estremità PE, intermedio PI e girevole PG

1 8001132061572

Prodotto disponibile a commessa. Tempi di consegna e prezzi da concordare con personale fischer.
