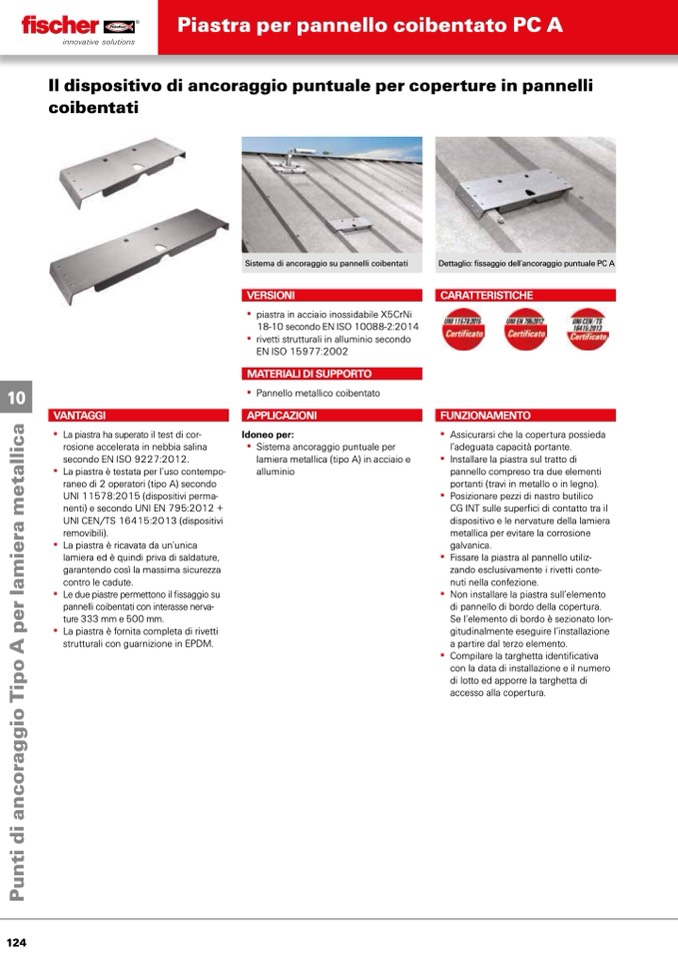

Piastra per pannello coibentato PC A

Il dispositivo di ancoraggio puntuale per coperture in pannelli

coibentati

Sistema di ancoraggio su pannelli coibentati

VERSIONI

▪▪ piastra▪in▪acciaio▪inossidabile▪X5CrNi▪

18-10▪secondo▪EN ISO▪10088-2:2014

▪▪ rivetti▪strutturali▪in▪alluminio▪secondo▪

EN▪ISO▪15977:2002

MATERIALI DI SUPPORTO

▪▪ Pannello▪metallico▪coibentato

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪ancoraggio▪puntuale▪per▪

lamiera▪metallica▪(tipo▪A)▪in▪acciaio▪e▪

10

Dettaglio: fissaggio dell’ancoraggio puntuale PC A

CARATTERISTICHE

FUNZIONAMENTO

VANTAGGI

▪▪ La▪piastra▪ha▪superato▪il▪test▪di▪cor-

rosione▪accelerata▪in▪nebbia▪salina▪

secondo▪EN ISO▪9227:2012.

▪▪

▪▪

▪▪

▪▪

▪▪

▪▪

Assicurarsi▪che▪la▪copertura▪possieda▪

l’adeguata▪capacità▪portante.

Installare▪la▪piastra▪sul▪tratto▪di▪

pannello▪compreso▪tra▪due▪elementi▪

portanti▪(travi▪in▪metallo▪o▪in▪legno).

Posizionare▪pezzi▪di▪nastro▪butilico▪

CG▪INT▪sulle▪superfici▪di▪contatto▪tra▪il▪

dispositivo▪e▪le▪nervature▪della▪lamiera▪

metallica▪per▪evitare▪la▪corrosione▪

galvanica.

Fissare▪la▪piastra▪al▪pannello▪utiliz-

zando▪esclusivamente▪i▪rivetti▪conte-

nuti▪nella▪confezione.

Non▪installare▪la▪piastra▪sull’elemento▪

di▪pannello▪di▪bordo▪della▪copertura.▪

Se▪l’elemento▪di▪bordo▪è▪sezionato▪lon-

gitudinalmente▪eseguire▪l’installazione▪

a▪partire▪dal▪terzo▪elemento.

Compilare▪la▪targhetta▪identificativa▪

con▪la▪data▪di▪installazione▪e▪il▪numero▪

di▪lotto▪ed▪apporre▪la▪targhetta▪di▪

accesso▪alla▪copertura.

▪▪ La▪piastra▪è▪testata▪per▪l’uso▪contempo-

alluminio▪

raneo▪di▪2▪operatori▪(tipo▪A)▪secondo▪

UNI 11578:2015▪(dispositivi▪perma-

nenti)▪e▪secondo▪UNI EN▪795:2012▪+▪

UNI CEN/TS▪16415:2013▪(dispositivi▪

removibili).

▪▪ La▪piastra▪è▪ricavata▪da▪un’unica▪

lamiera▪ed▪è▪quindi▪priva▪di▪saldature,▪

garantendo▪così▪la▪massima▪sicurezza▪

contro▪le▪cadute.

▪▪ Le▪due▪piastre▪permettono▪il▪fissaggio▪su▪

pannelli▪coibentati▪con▪interasse▪nerva-

ture▪333▪mm▪e▪500▪mm.

▪▪ La▪piastra▪è▪fornita▪completa▪di▪rivetti▪

strutturali▪con▪guarnizione▪in▪EPDM.
