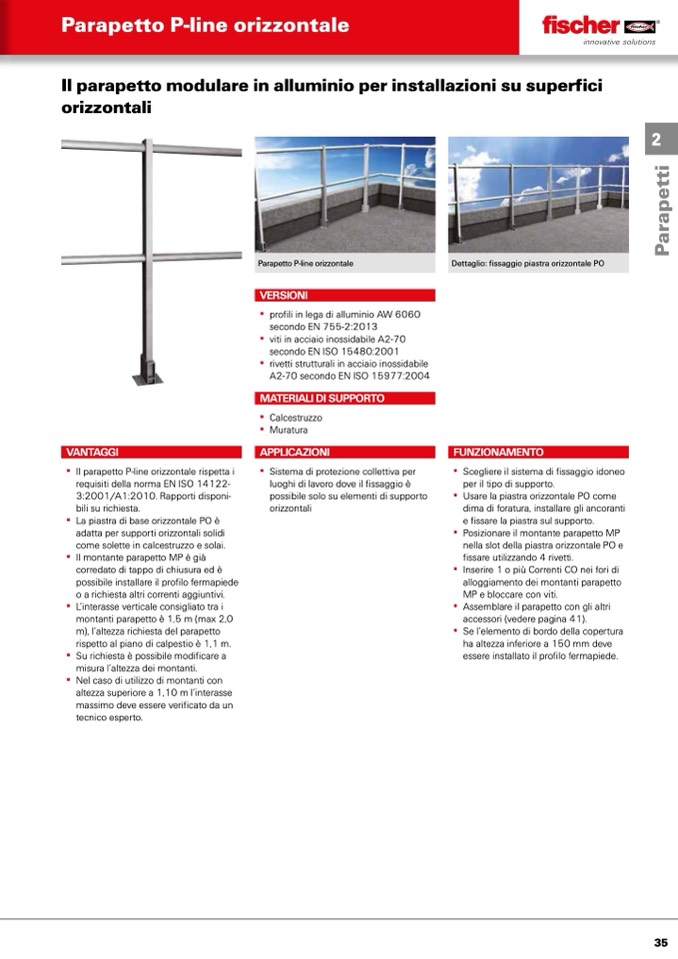

Parapetto P-line orizzontale
Il parapetto modulare in alluminio per installazioni su superfici
orizzontali
Parapetto P-line orizzontale
VERSIONI
▪▪ profili▪in▪lega▪di▪alluminio▪AW▪6060▪
secondo▪EN 755-2:2013
▪▪ viti▪in▪acciaio▪inossidabile▪A2-70▪
secondo▪EN ISO 15480:2001
▪▪ rivetti▪strutturali▪in▪acciaio▪inossidabile▪
A2-70▪secondo▪EN ISO 15977:2004
MATERIALI DI SUPPORTO
▪▪ Calcestruzzo
▪▪ Muratura
APPLICAZIONI
Dettaglio: fissaggio piastra orizzontale PO
VANTAGGI
▪▪ Il▪parapetto▪P-line▪orizzontale▪rispetta▪i▪
requisiti▪della▪norma▪EN▪ISO▪14122-
3:2001/A1:2010.▪Rapporti▪disponi-
bili▪su▪richiesta.
▪▪ La▪piastra▪di▪base▪orizzontale▪PO▪è▪
adatta▪per▪supporti▪orizzontali▪solidi▪
come▪solette▪in▪calcestruzzo▪e▪solai.
▪▪ Il▪montante▪parapetto▪MP▪è▪già▪
corredato▪di▪tappo▪di▪chiusura▪ed▪è▪
possibile▪installare▪il▪profilo▪fermapiede▪
o▪a▪richiesta▪altri▪correnti▪aggiuntivi.
▪▪ L’interasse▪verticale▪consigliato▪tra▪i▪
montanti▪parapetto▪è▪1,5▪m▪(max▪2,0▪
m),▪l’altezza▪richiesta▪del▪parapetto▪
rispetto▪al▪piano▪di▪calpestio▪è▪1,1▪m.
▪▪ Su▪richiesta▪è▪possibile▪modificare▪a▪
misura▪l’altezza▪dei▪montanti.
▪▪ Nel▪caso▪di▪utilizzo▪di▪montanti▪con▪
altezza▪superiore▪a▪1,10▪m▪l’interasse▪
massimo▪deve▪essere▪verificato▪da▪un▪
tecnico▪esperto.
FUNZIONAMENTO
▪▪ Sistema▪di▪protezione▪collettiva▪per▪
luoghi▪di▪lavoro▪dove▪il▪fissaggio▪è▪
possibile▪solo▪su▪elementi▪di▪supporto▪
orizzontali
▪▪
▪▪
▪▪
▪▪
▪▪
▪▪
Scegliere▪il▪sistema▪di▪fissaggio▪idoneo▪
per▪il▪tipo▪di▪supporto.
Usare▪la▪piastra▪orizzontale▪PO▪come▪
dima▪di▪foratura,▪installare▪gli▪ancoranti▪
e▪fissare▪la▪piastra▪sul▪supporto.
Posizionare▪il▪montante▪parapetto▪MP▪
nella▪slot▪della▪piastra▪orizzontale▪PO▪e▪
fissare▪utilizzando▪4▪rivetti.
Inserire▪1▪o▪più▪Correnti▪CO▪nei▪fori▪di▪
alloggiamento▪dei▪montanti▪parapetto▪
MP▪e▪bloccare▪con▪viti.
Assemblare▪il▪parapetto▪con▪gli▪altri▪
accessori▪(vedere▪pagina▪41).
Se▪l’elemento▪di▪bordo▪della▪copertura▪
ha▪altezza▪inferiore▪a▪150▪mm▪deve▪
essere▪installato▪il▪profilo▪fermapiede.
