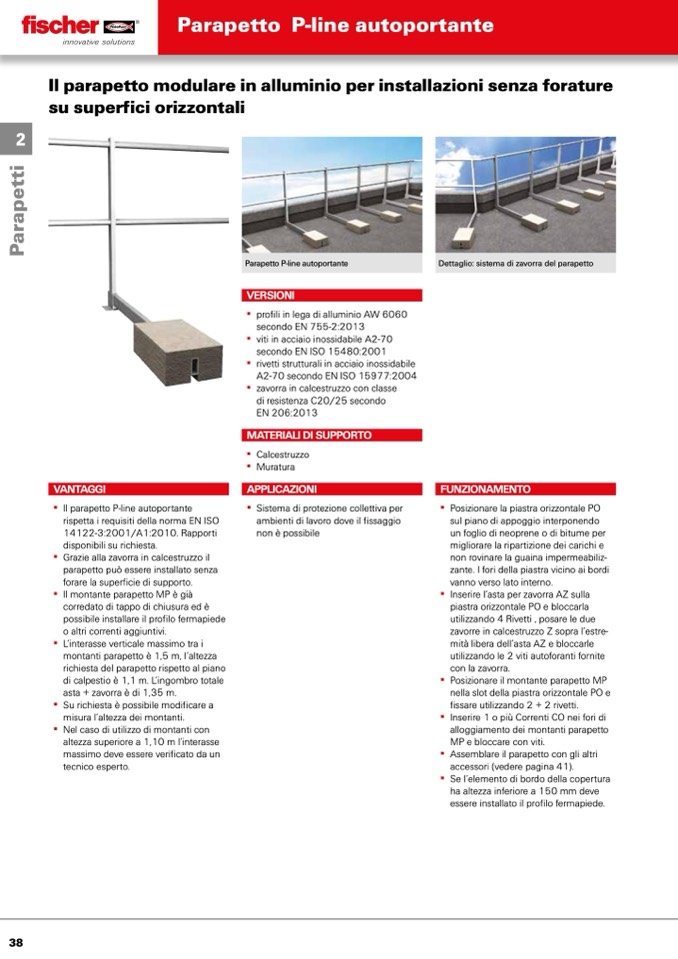

Parapetto P-line autoportante
2
Il parapetto modulare in alluminio per installazioni senza forature
su superfici orizzontali
Parapetto P-line autoportante
VERSIONI
▪▪ profili▪in▪lega▪di▪alluminio▪AW▪6060▪
secondo▪EN 755-2:2013
▪▪ viti▪in▪acciaio▪inossidabile▪A2-70▪
secondo▪EN ISO 15480:2001
▪▪ rivetti▪strutturali▪in▪acciaio▪inossidabile▪
A2-70▪secondo▪EN ISO 15977:2004
▪▪ zavorra▪in▪calcestruzzo▪con▪classe▪
di▪resistenza▪C20/25▪secondo▪
EN 206:2013
MATERIALI DI SUPPORTO
▪▪ Calcestruzzo
▪▪ Muratura
APPLICAZIONI
▪▪ Il▪parapetto▪P-line▪autoportante▪
rispetta▪i▪requisiti▪della▪norma▪EN▪ISO▪
ambienti▪di▪lavoro▪dove▪il▪fissaggio▪
14122-3:2001/A1:2010.▪Rapporti▪
non▪è▪possibile
disponibili▪su▪richiesta.
▪▪ Grazie▪alla▪zavorra▪in▪calcestruzzo▪il▪
parapetto▪può▪essere▪installato▪senza▪
forare▪la▪superficie▪di▪supporto.
▪▪ Il▪montante▪parapetto▪MP▪è▪già▪
corredato▪di▪tappo▪di▪chiusura▪ed▪è▪
possibile▪installare▪il▪profilo▪fermapiede▪
o▪altri▪correnti▪aggiuntivi.
▪▪ L’interasse▪verticale▪massimo▪tra▪i▪
montanti▪parapetto▪è▪1,5▪m,▪l’altezza▪
richiesta▪del▪parapetto▪rispetto▪al▪piano▪
di▪calpestio▪è▪1,1▪m.▪L’ingombro▪totale▪
asta▪+▪zavorra▪è▪di▪1,35▪m.
▪▪ Su▪richiesta▪è▪possibile▪modificare▪a▪
misura▪l’altezza▪dei▪montanti.
▪▪ Nel▪caso▪di▪utilizzo▪di▪montanti▪con▪
altezza▪superiore▪a▪1,10▪m▪l’interasse▪
massimo▪deve▪essere▪verificato▪da▪un▪
tecnico▪esperto.
Dettaglio: sistema di zavorra del parapetto
VANTAGGI
FUNZIONAMENTO
▪▪ Sistema▪di▪protezione▪collettiva▪per▪
▪▪
▪▪
▪▪
▪▪
▪▪
▪▪
Posizionare▪la▪piastra▪orizzontale▪PO▪
sul▪piano▪di▪appoggio▪interponendo▪
un▪foglio▪di▪neoprene▪o▪di▪bitume▪per▪
migliorare▪la▪ripartizione▪dei▪carichi▪e▪
non▪rovinare▪la▪guaina▪impermeabiliz-
zante.▪I▪fori▪della▪piastra▪vicino▪ai▪bordi▪
vanno▪verso▪lato▪interno.
Inserire▪l’asta▪per▪zavorra▪AZ▪sulla▪
piastra▪orizzontale▪PO▪e▪bloccarla▪
utilizzando▪4▪Rivetti▪,▪posare▪le▪due▪
zavorre▪in▪calcestruzzo▪Z▪sopra▪l’estre-
mità▪libera▪dell’asta▪AZ▪e▪bloccarle▪
utilizzando▪le▪2▪viti▪autoforanti▪fornite▪
con▪la▪zavorra.
Posizionare▪il▪montante▪parapetto▪MP▪
nella▪slot▪della▪piastra▪orizzontale▪PO▪e▪
fissare▪utilizzando▪2▪+▪2▪rivetti.
Inserire▪1▪o▪più▪Correnti▪CO▪nei▪fori▪di▪
alloggiamento▪dei▪montanti▪parapetto▪
MP▪e▪bloccare▪con▪viti.
Assemblare▪il▪parapetto▪con▪gli▪altri▪
accessori▪(vedere▪pagina▪41).
Se▪l’elemento▪di▪bordo▪della▪copertura▪
ha▪altezza▪inferiore▪a▪150▪mm▪deve▪
essere▪installato▪il▪profilo▪fermapiede.
38
