VANTAGGI
▪▪ Il▪palo▪PG▪ha▪superato▪il▪test▪di▪cor-
rosione▪accelerata▪in▪nebbia▪salina▪
secondo▪EN ISO 9227:2012.
▪▪ Il▪palo▪PG▪è▪testato▪per▪l’uso▪con-
temporaneo▪di▪2▪operatori▪(tipo▪
A)▪secondo▪UNI 11578:2015▪
(dispositivi▪permanenti)▪e▪secondo▪
UNI EN 795:2012▪+▪UNI CEN/
TS 16415:2013▪(dispositivi▪removi-
bili).
▪▪ Il▪palo▪PG▪è▪indeformabile▪e▪non▪
necessita▪di▪essere▪sostituito▪dopo▪
essere▪entrato▪in▪funzione▪(previa▪
accettazione▪del▪progettista▪dell’o-
pera).

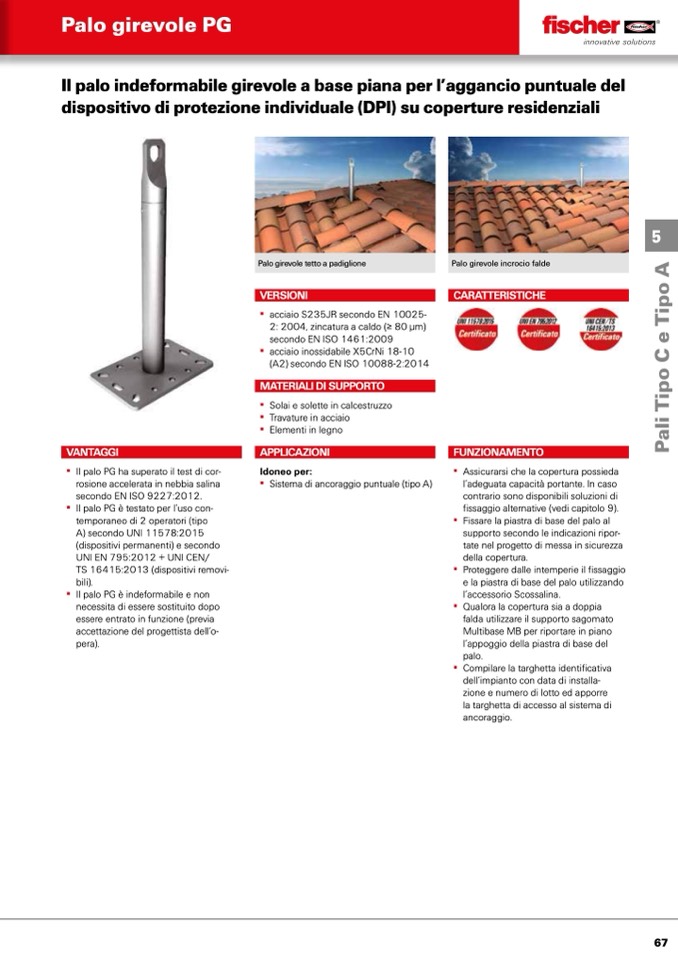

Palo girevole tetto a padiglione
VERSIONI
▪▪ acciaio▪S235JR▪secondo▪EN 10025-
2:▪2004,▪zincatura▪a▪caldo▪(≥▪80▪μm)▪
secondo▪EN ISO 1461:2009
▪▪ acciaio▪inossidabile▪X5CrNi▪18-10▪
(A2)▪secondo▪EN ISO▪10088-2:2014
MATERIALI DI SUPPORTO
▪▪ Solai▪e▪solette▪in▪calcestruzzo
▪▪ Travature▪in▪acciaio
▪▪ Elementi▪in▪legno
APPLICAZIONI
Idoneo per:
▪▪ Sistema▪di▪ancoraggio▪puntuale▪(tipo▪A)
Palo girevole incrocio falde
CARATTERISTICHE
FUNZIONAMENTO
▪▪
▪▪
▪▪
▪▪
▪▪
Assicurarsi▪che▪la▪copertura▪possieda▪
l’adeguata▪capacità▪portante.▪In▪caso▪
contrario▪sono▪disponibili▪soluzioni▪di▪
fissaggio▪alternative▪(vedi▪capitolo▪9).
Fissare▪la▪piastra▪di▪base▪del▪palo▪al▪
supporto▪secondo▪le▪indicazioni▪ripor-
tate▪nel▪progetto▪di▪messa▪in▪sicurezza▪
della▪copertura.
Proteggere▪dalle▪intemperie▪il▪fissaggio▪
e▪la▪piastra▪di▪base▪del▪palo▪utilizzando▪
l’accessorio▪Scossalina.
Qualora▪la▪copertura▪sia▪a▪doppia▪
falda▪utilizzare▪il▪supporto▪sagomato▪
Multibase▪MB▪per▪riportare▪in▪piano▪
l’appoggio▪della▪piastra▪di▪base▪del▪
palo.
Compilare▪la▪targhetta▪identificativa▪
dell’impianto▪con▪data▪di▪installa-
zione▪e▪numero▪di▪lotto▪ed▪apporre▪
la▪targhetta▪di▪accesso▪al▪sistema▪di▪
ancoraggio.
