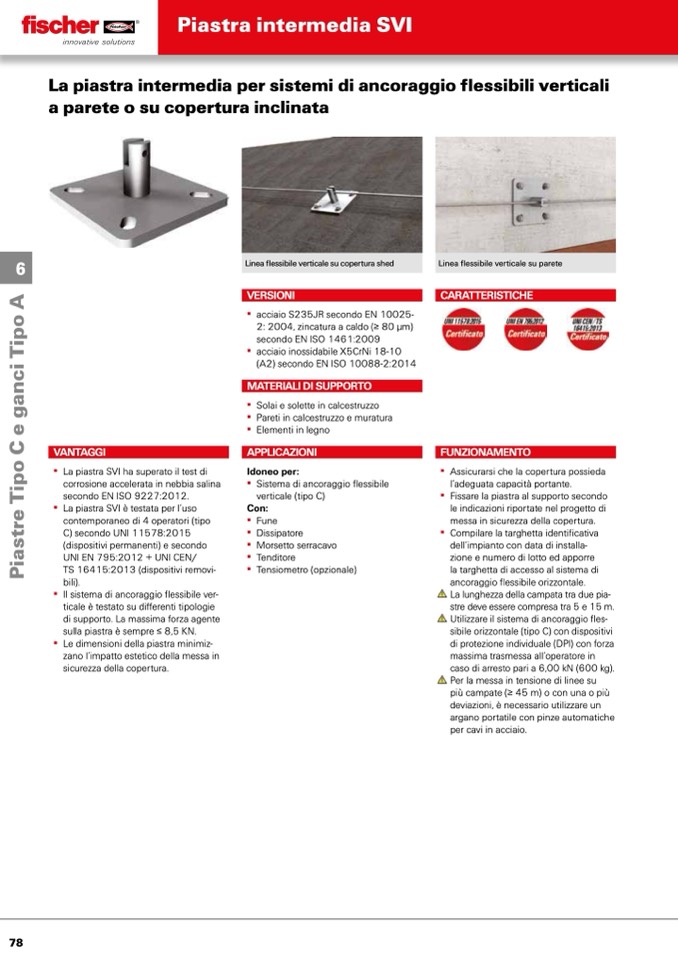

Piastra intermedia SVI

La piastra intermedia per sistemi di ancoraggio flessibili verticali

a parete o su copertura inclinata

Linea flessibile verticale su copertura shed

VERSIONI

▪▪ acciaio▪S235JR▪secondo▪EN 10025-

2:▪2004,▪zincatura▪a▪caldo▪(≥▪80▪μm)▪

secondo▪EN ISO 1461:2009

▪▪ acciaio▪inossidabile▪X5CrNi▪18-10▪

(A2)▪secondo▪EN ISO▪10088-2:2014

MATERIALI DI SUPPORTO

▪▪ Solai▪e▪solette▪in▪calcestruzzo

▪▪ Pareti▪in▪calcestruzzo▪e▪muratura

▪▪ Elementi▪in▪legno

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪di▪ancoraggio▪flessibile▪

verticale▪(tipo▪C)

Con:

▪▪ Fune

▪▪ Dissipatore

▪▪ Morsetto▪serracavo

▪▪ Tenditore

▪▪ Tensiometro▪(opzionale)

6

Linea flessibile verticale su parete

CARATTERISTICHE

VANTAGGI

▪▪ La▪piastra▪SVI▪ha▪superato▪il▪test▪di▪

corrosione▪accelerata▪in▪nebbia▪salina▪

secondo▪EN ISO 9227:2012.

▪▪ La▪piastra▪SVI▪è▪testata▪per▪l’uso▪

contemporaneo▪di▪4▪operatori▪(tipo▪

C)▪secondo▪UNI 11578:2015▪

(dispositivi▪permanenti)▪e▪secondo▪

UNI EN 795:2012▪+▪UNI CEN/

TS 16415:2013▪(dispositivi▪removi-

bili).

▪▪ Il▪sistema▪di▪ancoraggio▪flessibile▪ver-

ticale▪è▪testato▪su▪differenti▪tipologie▪

di▪supporto.▪La▪massima▪forza▪agente▪

sulla▪piastra▪è▪sempre▪≤▪8,5▪KN.

▪▪ Le▪dimensioni▪della▪piastra▪minimiz-

zano▪l’impatto▪estetico▪della▪messa▪in▪

sicurezza▪della▪copertura.

FUNZIONAMENTO

▪▪ Assicurarsi▪che▪la▪copertura▪possieda▪

l’adeguata▪capacità▪portante.▪

▪▪ Fissare▪la▪piastra▪al▪supporto▪secondo▪

le▪indicazioni▪riportate▪nel▪progetto▪di▪

messa▪in▪sicurezza▪della▪copertura.

▪▪ Compilare▪la▪targhetta▪identificativa▪

dell’impianto▪con▪data▪di▪installa-

zione▪e▪numero▪di▪lotto▪ed▪apporre▪

la▪targhetta▪di▪accesso▪al▪sistema▪di▪

ancoraggio▪flessibile▪orizzontale.

▪La▪lunghezza▪della▪campata▪tra▪due▪pia-

stre▪deve▪essere▪compresa▪tra▪5▪e▪15 m.

▪ Utilizzare▪il▪sistema▪di▪ancoraggio▪fles-

sibile▪orizzontale▪(tipo▪C)▪con▪dispositivi▪

di▪protezione▪individuale▪(DPI)▪con▪forza▪

massima▪trasmessa▪all’operatore▪in▪

caso▪di▪arresto▪pari▪a▪6,00▪kN▪(600▪kg).

▪ Per▪la▪messa▪in▪tensione▪di▪linee▪su▪

più▪campate▪(≥▪45▪m)▪o▪con▪una▪o▪più▪

deviazioni,▪è▪necessario▪utilizzare▪un▪

argano▪portatile▪con▪pinze▪automatiche▪

per▪cavi▪in▪acciaio.
