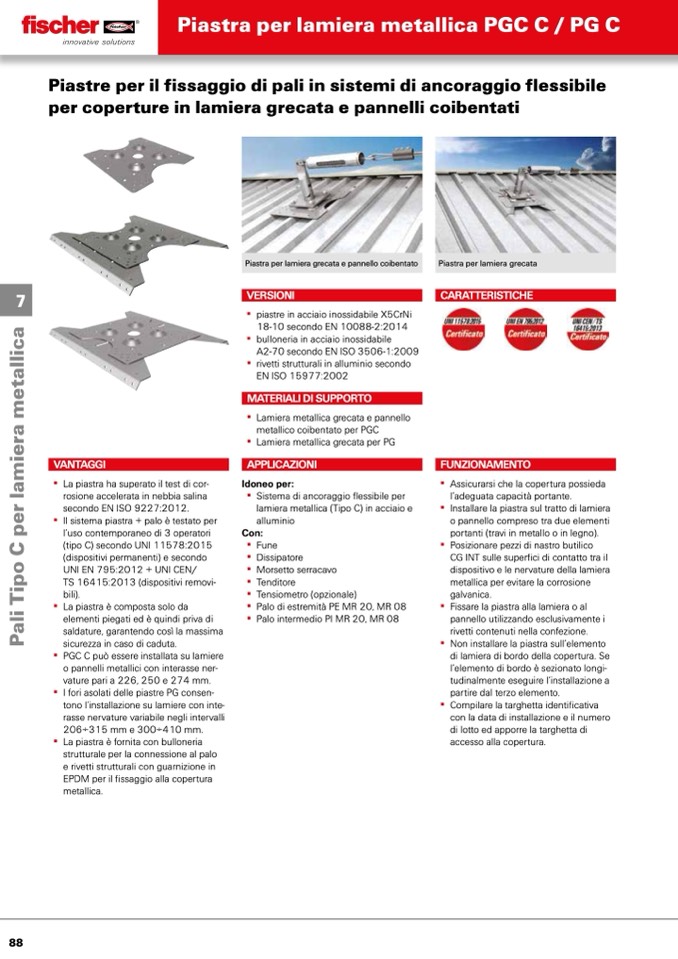

Piastra per lamiera metallica PGC C / PG C
Piastre per il fissaggio di pali in sistemi di ancoraggio flessibile
per coperture in lamiera grecata e pannelli coibentati
Piastra per lamiera grecata
CARATTERISTICHE
FUNZIONAMENTO
7
Piastra per lamiera grecata e pannello coibentato
VERSIONI
▪▪ piastre▪in▪acciaio▪inossidabile▪X5CrNi▪
18-10▪secondo▪EN 10088-2:2014
▪▪ bulloneria▪in▪acciaio▪inossidabile▪
A2-70▪secondo▪EN ISO▪3506-1:2009
▪▪ rivetti▪strutturali▪in▪alluminio▪secondo▪
EN▪ISO▪15977:2002
MATERIALI DI SUPPORTO
▪▪ Lamiera▪metallica▪grecata▪e▪pannello▪
metallico▪coibentato▪per▪PGC
▪▪ Lamiera▪metallica▪grecata▪per▪PG
APPLICAZIONI
Idoneo per:
▪▪ Sistema▪di▪ancoraggio▪flessibile▪per▪
lamiera▪metallica▪(Tipo▪C)▪in▪acciaio▪e▪
VANTAGGI
▪▪ La▪piastra▪ha▪superato▪il▪test▪di▪cor-
rosione▪accelerata▪in▪nebbia▪salina▪
secondo▪EN ISO 9227:2012.
▪▪
▪▪
▪▪
▪▪
▪▪
▪▪
Assicurarsi▪che▪la▪copertura▪possieda▪
l’adeguata▪capacità▪portante.
Installare▪la▪piastra▪sul▪tratto▪di▪lamiera▪
o▪pannello▪compreso▪tra▪due▪elementi▪
portanti▪(travi▪in▪metallo▪o▪in▪legno).
Posizionare▪pezzi▪di▪nastro▪butilico▪
CG▪INT▪sulle▪superfici▪di▪contatto▪tra▪il▪
dispositivo▪e▪le▪nervature▪della▪lamiera▪
metallica▪per▪evitare▪la▪corrosione▪
galvanica.
Fissare▪la▪piastra▪alla▪lamiera▪o▪al▪
pannello▪utilizzando▪esclusivamente▪i▪
rivetti▪contenuti▪nella▪confezione.
Non▪installare▪la▪piastra▪sull’elemento▪
di▪lamiera▪di▪bordo▪della▪copertura.▪Se▪
l’elemento▪di▪bordo▪è▪sezionato▪longi-
tudinalmente▪eseguire▪l’installazione▪a▪
partire▪dal▪terzo▪elemento.
Compilare▪la▪targhetta▪identificativa▪
con▪la▪data▪di▪installazione▪e▪il▪numero▪
di▪lotto▪ed▪apporre▪la▪targhetta▪di▪
accesso▪alla▪copertura.
▪▪ Il▪sistema▪piastra▪+▪palo▪è▪testato▪per▪
alluminio
l’uso▪contemporaneo▪di▪3▪operatori▪
Con:
(tipo▪C)▪secondo▪UNI 11578:2015▪
(dispositivi▪permanenti)▪e▪secondo▪
UNI EN 795:2012▪+▪UNI CEN/
TS 16415:2013▪(dispositivi▪removi-
bili).
▪▪ La▪piastra▪è▪composta▪solo▪da▪
elementi▪piegati▪ed▪è▪quindi▪priva▪di▪
saldature,▪garantendo▪così▪la▪massima▪
sicurezza▪in▪caso▪di▪caduta.
▪▪ PGC▪C▪può▪essere▪installata▪su▪lamiere▪
o▪pannelli▪metallici▪con▪interasse▪ner-
vature▪pari▪a▪226,▪250▪e▪274▪mm.
▪▪ I▪fori▪asolati▪delle▪piastre▪PG▪consen-
tono▪l’installazione▪su▪lamiere▪con▪inte-
rasse▪nervature▪variabile▪negli▪intervalli▪
206÷315▪mm▪e▪300÷410▪mm.
▪▪ La▪piastra▪è▪fornita▪con▪bulloneria▪
strutturale▪per▪la▪connessione▪al▪palo▪
e▪rivetti▪strutturali▪con▪guarnizione▪in▪
EPDM▪per▪il▪fissaggio▪alla▪copertura▪
metallica.
▪▪ Fune
▪▪ Dissipatore
▪▪ Morsetto▪serracavo
▪▪ Tenditore
▪▪ Tensiometro▪(opzionale)
▪▪ Palo▪di▪estremità▪PE▪MR▪20,▪MR▪08
▪▪ Palo▪intermedio▪PI▪MR▪20,▪MR▪08
