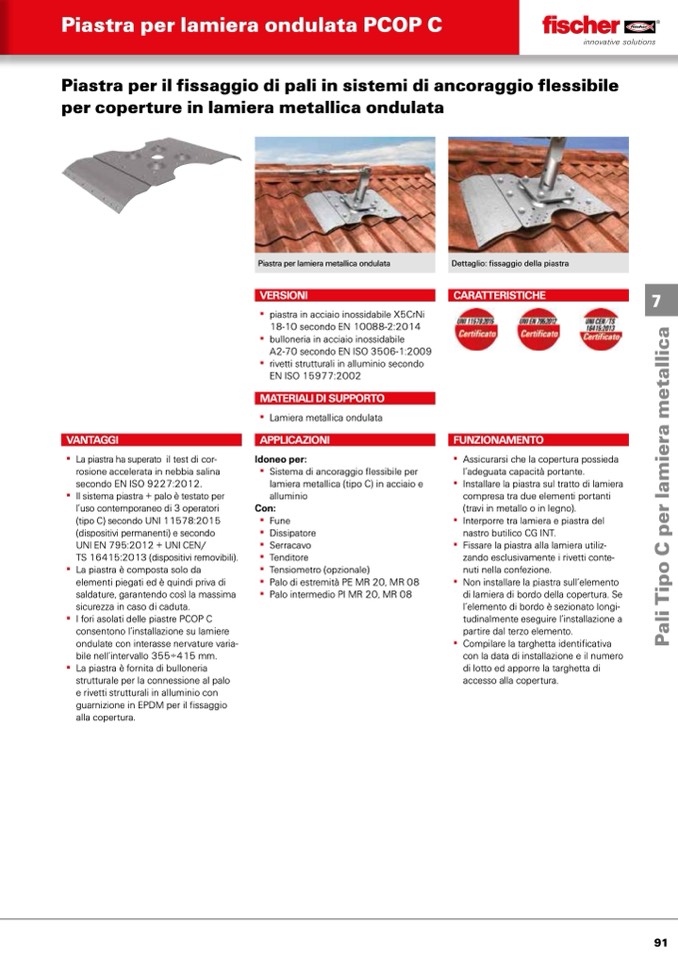

Piastra per lamiera ondulata PCOP C

Piastra per il fissaggio di pali in sistemi di ancoraggio flessibile

per coperture in lamiera metallica ondulata

VANTAGGI

▪▪ La▪piastra▪ha▪superato▪▪il▪test▪di▪cor-

rosione▪accelerata▪in▪nebbia▪salina▪

secondo▪EN ISO 9227:2012.

Piastra per lamiera metallica ondulata

VERSIONI

▪▪ piastra▪in▪acciaio▪inossidabile▪X5CrNi▪

18-10▪secondo▪EN 10088-2:2014

▪▪ bulloneria▪in▪acciaio▪inossidabile▪

A2-70▪secondo▪EN ISO 3506-1:2009

▪▪ rivetti▪strutturali▪in▪alluminio▪secondo▪

EN ISO 15977:2002

MATERIALI DI SUPPORTO

▪▪ Lamiera▪metallica▪ondulata

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪di▪ancoraggio▪flessibile▪per▪

lamiera▪metallica▪(tipo▪C)▪in▪acciaio▪e▪

Dettaglio: fissaggio della piastra

CARATTERISTICHE

FUNZIONAMENTO

▪▪ Assicurarsi▪che▪la▪copertura▪possieda▪

l’adeguata▪capacità▪portante.

▪▪ Installare▪la▪piastra▪sul▪tratto▪di▪lamiera▪

compresa▪tra▪due▪elementi▪portanti▪

(travi▪in▪metallo▪o▪in▪legno).

▪▪ Interporre▪tra▪lamiera▪e▪piastra▪del▪

nastro▪butilico▪CG▪INT.

▪▪ Fissare▪la▪piastra▪alla▪lamiera▪utiliz-

zando▪esclusivamente▪i▪rivetti▪conte-

nuti▪nella▪confezione.

▪▪ Non▪installare▪la▪piastra▪sull’elemento▪

di▪lamiera▪di▪bordo▪della▪copertura.▪Se▪

l’elemento▪di▪bordo▪è▪sezionato▪longi-

tudinalmente▪eseguire▪l’installazione▪a▪

partire▪dal▪terzo▪elemento.

▪▪ Compilare▪la▪targhetta▪identificativa▪

con▪la▪data▪di▪installazione▪e▪il▪numero▪

di▪lotto▪ed▪apporre▪la▪targhetta▪di▪

accesso▪alla▪copertura.

▪▪ Il▪sistema▪piastra▪+▪palo▪è▪testato▪per▪

alluminio

l’uso▪contemporaneo▪di▪3▪operatori▪

Con:

(tipo▪C)▪secondo▪UNI 11578:2015▪

(dispositivi▪permanenti)▪e▪secondo▪

UNI EN 795:2012▪+▪UNI CEN/

TS 16415:2013▪(dispositivi▪removibili).

▪▪ La▪piastra▪è▪composta▪solo▪da▪

elementi▪piegati▪ed▪è▪quindi▪priva▪di▪

saldature,▪garantendo▪così▪la▪massima▪

sicurezza▪in▪caso▪di▪caduta.

▪▪ I▪fori▪asolati▪delle▪piastre▪PCOP▪C▪

consentono▪l’installazione▪su▪lamiere▪

ondulate▪con▪interasse▪nervature▪varia-

bile▪nell’intervallo▪355÷415▪mm.

▪▪ La▪piastra▪è▪fornita▪di▪bulloneria▪

strutturale▪per▪la▪connessione▪al▪palo▪

e▪rivetti▪strutturali▪in▪alluminio▪con▪

guarnizione▪in▪EPDM▪per▪il▪fissaggio▪

alla▪copertura.

▪▪ Fune

▪▪ Dissipatore

▪▪ Serracavo

▪▪ Tenditore

▪▪ Tensiometro▪(opzionale)

▪▪ Palo▪di▪estremità▪PE▪MR▪20,▪MR▪08

▪▪ Palo▪intermedio▪PI▪MR▪20,▪MR▪08
