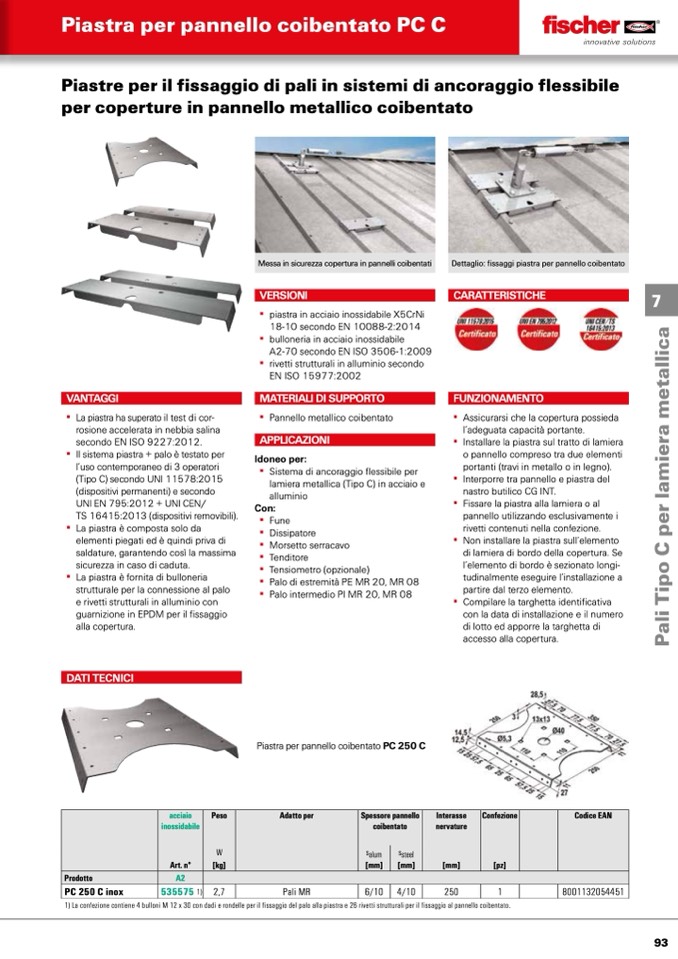

Piastra per pannello coibentato PC C
Piastre per il fissaggio di pali in sistemi di ancoraggio flessibile
per coperture in pannello metallico coibentato
VANTAGGI
▪▪ La▪piastra▪ha▪superato▪il▪test▪di▪cor-
rosione▪accelerata▪in▪nebbia▪salina▪
secondo▪EN ISO 9227:2012.
▪▪ Il▪sistema▪piastra▪+▪palo▪è▪testato▪per▪
l’uso▪contemporaneo▪di▪3▪operatori▪
(Tipo▪C)▪secondo▪UNI 11578:2015▪
(dispositivi▪permanenti)▪e▪secondo▪
UNI EN 795:2012▪+▪UNI CEN/
TS 16415:2013▪(dispositivi▪removibili).
▪▪ La▪piastra▪è▪composta▪solo▪da▪
elementi▪piegati▪ed▪è▪quindi▪priva▪di▪
saldature,▪garantendo▪così▪la▪massima▪
sicurezza▪in▪caso▪di▪caduta.
▪▪ La▪piastra▪è▪fornita▪di▪bulloneria▪
strutturale▪per▪la▪connessione▪al▪palo▪
e▪rivetti▪strutturali▪in▪alluminio▪con▪
guarnizione▪in▪EPDM▪per▪il▪fissaggio▪
alla▪copertura.
DATI TECNICI
Messa in sicurezza copertura in pannelli coibentati
VERSIONI
▪▪ piastra▪in▪acciaio▪inossidabile▪X5CrNi▪
18-10▪secondo▪EN 10088-2:2014
▪▪ bulloneria▪in▪acciaio▪inossidabile▪
A2-70▪secondo▪EN ISO 3506-1:2009
▪▪ rivetti▪strutturali▪in▪alluminio▪secondo▪
EN ISO 15977:2002
MATERIALI DI SUPPORTO
▪▪ Pannello▪metallico▪coibentato
APPLICAZIONI
Idoneo per:
▪▪ Sistema▪di▪ancoraggio▪flessibile▪per▪
lamiera▪metallica▪(Tipo▪C)▪in▪acciaio▪e▪
alluminio
Con:
▪▪ Fune
▪▪ Dissipatore
▪▪ Morsetto▪serracavo
▪▪ Tenditore
▪▪ Tensiometro▪(opzionale)
▪▪ Palo▪di▪estremità▪PE▪MR▪20,▪MR▪08
▪▪ Palo▪intermedio▪PI▪MR▪20,▪MR▪08
Piastra▪per▪pannello▪coibentato▪PC 250 C
Dettaglio: fissaggi piastra per pannello coibentato
CARATTERISTICHE
FUNZIONAMENTO
▪▪ Assicurarsi▪che▪la▪copertura▪possieda▪
l’adeguata▪capacità▪portante.
▪▪ Installare▪la▪piastra▪sul▪tratto▪di▪lamiera▪
o▪pannello▪compreso▪tra▪due▪elementi▪
portanti▪(travi▪in▪metallo▪o▪in▪legno).
▪▪ Interporre▪tra▪pannello▪e▪piastra▪del▪
nastro▪butilico▪CG▪INT.
▪▪ Fissare▪la▪piastra▪alla▪lamiera▪o▪al▪
pannello▪utilizzando▪esclusivamente▪i▪
rivetti▪contenuti▪nella▪confezione.
▪▪ Non▪installare▪la▪piastra▪sull’elemento▪
di▪lamiera▪di▪bordo▪della▪copertura.▪Se▪
l’elemento▪di▪bordo▪è▪sezionato▪longi-
tudinalmente▪eseguire▪l’installazione▪a▪
partire▪dal▪terzo▪elemento.
▪▪ Compilare▪la▪targhetta▪identificativa▪
con▪la▪data▪di▪installazione▪e▪il▪numero▪
di▪lotto▪ed▪apporre▪la▪targhetta▪di▪
accesso▪alla▪copertura.
acciaio
inossidabile
Peso
Adatto per Spessore pannello
coibentato
Interasse
nervature
Confezione Codice EAN
W salum ssteel
Art. n° [kg] [mm] [mm]
[mm] [pz]
Prodotto
A2
PC 250 C inox 535575 1) 2,7
Pali MR 6/10 4/10
250 1 8001132054451
1) La confezione contiene 4 bulloni M 12 x 30 con dadi e rondelle per il fissaggio del palo alla piastra e 26 rivetti strutturali per il fissaggio al pannello coibentato.
