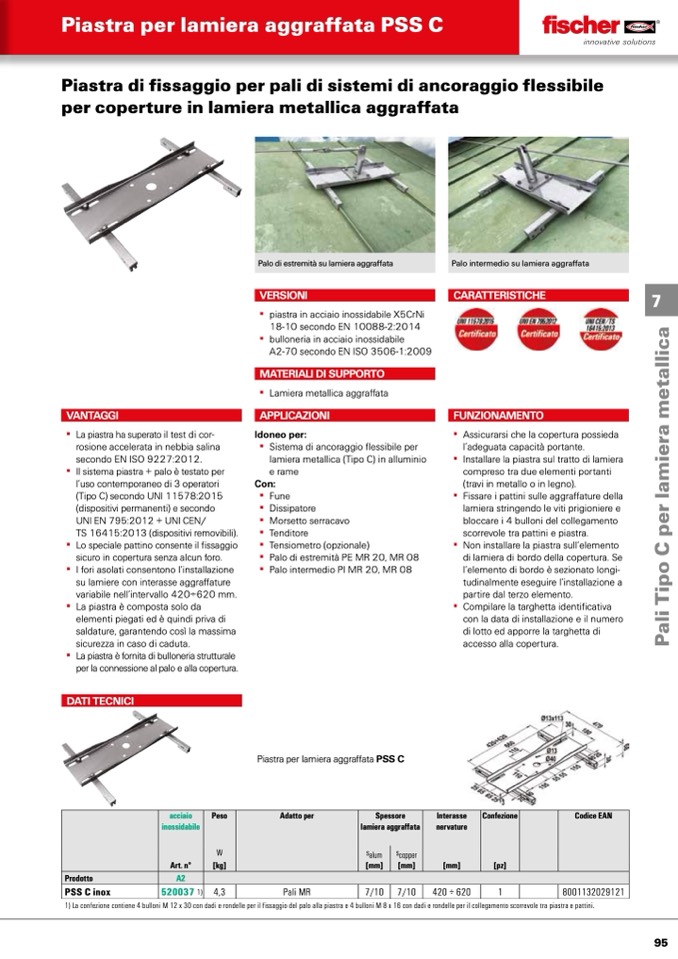

Piastra per lamiera aggraffata PSS C

Piastra di fissaggio per pali di sistemi di ancoraggio flessibile

per coperture in lamiera metallica aggraffata

VANTAGGI

▪▪ La▪piastra▪ha▪superato▪il▪test▪di▪cor-

rosione▪accelerata▪in▪nebbia▪salina▪

secondo▪EN ISO 9227:2012.

Palo di estremità su lamiera aggraffata

VERSIONI

▪▪ piastra▪in▪acciaio▪inossidabile▪X5CrNi▪

18-10▪secondo▪EN 10088-2:2014

▪▪ bulloneria▪in▪acciaio▪inossidabile▪

A2-70▪secondo▪EN ISO 3506-1:2009

MATERIALI DI SUPPORTO

▪▪ Lamiera▪metallica▪aggraffata

APPLICAZIONI

Idoneo per:

▪▪ Sistema▪di▪ancoraggio▪flessibile▪per▪

lamiera▪metallica▪(Tipo▪C)▪in▪alluminio▪

Palo intermedio su lamiera aggraffata

CARATTERISTICHE

FUNZIONAMENTO

▪▪ Assicurarsi▪che▪la▪copertura▪possieda▪

l’adeguata▪capacità▪portante.

▪▪ Installare▪la▪piastra▪sul▪tratto▪di▪lamiera▪

compreso▪tra▪due▪elementi▪portanti▪

(travi▪in▪metallo▪o▪in▪legno).

▪▪ Fissare▪i▪pattini▪sulle▪aggraffature▪della▪

lamiera▪stringendo▪le▪viti▪prigioniere▪e▪

bloccare▪i▪4▪bulloni▪del▪collegamento▪

scorrevole▪tra▪pattini▪e▪piastra.

▪▪ Non▪installare▪la▪piastra▪sull’elemento▪

di▪lamiera▪di▪bordo▪della▪copertura.▪Se▪

l’elemento▪di▪bordo▪è▪sezionato▪longi-

tudinalmente▪eseguire▪l’installazione▪a▪

partire▪dal▪terzo▪elemento.

▪▪ Compilare▪la▪targhetta▪identificativa▪

con▪la▪data▪di▪installazione▪e▪il▪numero▪

di▪lotto▪ed▪apporre▪la▪targhetta▪di▪

accesso▪alla▪copertura.

▪▪ Il▪sistema▪piastra▪+▪palo▪è▪testato▪per▪

e▪rame

l’uso▪contemporaneo▪di▪3▪operatori▪

Con:

(Tipo▪C)▪secondo▪UNI 11578:2015▪

(dispositivi▪permanenti)▪e▪secondo▪

UNI EN 795:2012▪+▪UNI CEN/

TS 16415:2013▪(dispositivi▪removibili).

▪▪ Lo▪speciale▪pattino▪consente▪il▪fissaggio▪

sicuro▪in▪copertura▪senza▪alcun▪foro.

▪▪ I▪fori▪asolati▪consentono▪l’installazione▪

su▪lamiere▪con▪interasse▪aggraffature▪

variabile▪nell’intervallo▪420÷620▪mm.

▪▪ La▪piastra▪è▪composta▪solo▪da▪

elementi▪piegati▪ed▪è▪quindi▪priva▪di▪

saldature,▪garantendo▪così▪la▪massima▪

sicurezza▪in▪caso▪di▪caduta.

▪▪ La▪piastra▪è▪fornita▪di▪bulloneria▪strutturale▪

per▪la▪connessione▪al▪palo▪e▪alla▪copertura.

DATI TECNICI

▪▪ Fune

▪▪ Dissipatore

▪▪ Morsetto▪serracavo

▪▪ Tenditore

▪▪ Tensiometro▪(opzionale)

▪▪ Palo▪di▪estremità▪PE▪MR▪20,▪MR▪08

▪▪ Palo▪intermedio▪PI▪MR▪20,▪MR▪08

Piastra▪per▪lamiera▪aggraffata▪PSS C

acciaio

inossidabile

Peso

Adatto per

Spessore

lamiera aggraffata

Interasse

nervature

Confezione Codice EAN

W salum scopper

Art. n° [kg] [mm] [mm]

[mm] [pz]

Prodotto

A2

PSS C inox 520037 1) 4,3

Pali MR 7/10 7/10

420 ÷ 620 1 8001132029121

1) La confezione contiene 4 bulloni M 12 x 30 con dadi e rondelle per il fissaggio del palo alla piastra e 4 bulloni M 8 x 16 con dadi e rondelle per il collegamento scorrevole tra piastra e pattini.
