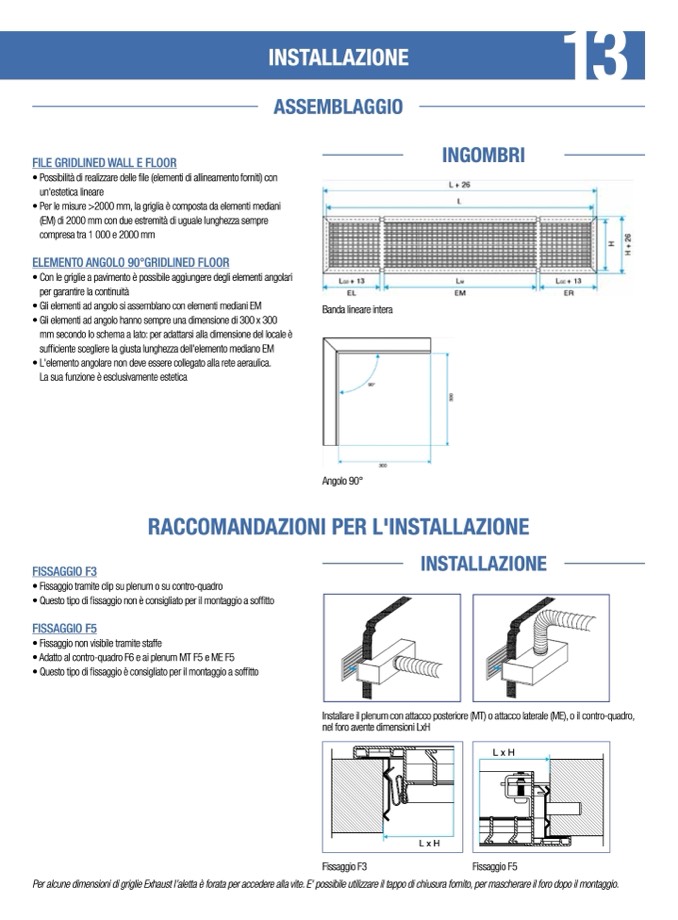

FILE GRIDLINED WALL E FLOOR

• Possibilit

à di realizzare delle file (elementi di allineamento forniti) con

un'estetica lineare

• Per le misure >2000 mm, la griglia è composta da elementi mediani

(EM) di 2000 mm con due estremità di uguale lunghezza sempre

compresa tra 1 000 e 2000 mm

ELEMENtO ANGOLO 90°GRIDLINED FLOOR

• Con le griglie a pavimento è possibile aggiungere degli elementi angolari

per garantire la continuità

• Gli elementi ad angolo si assemblano con elementi mediani EM

• Gli elementi ad angolo hanno sempre una dimensione di 300 x 300

mm secondo lo schema a lato: per adattarsi alla dimensione del locale è

sufficiente scegliere la giusta lunghezza dell'elemento mediano EM

• L'elemento angolare non deve essere collegato alla rete aeraulica.

La sua funzione è esclusivamente estetica

FIssAGGIO F3

• Fissaggio tramite clip su plenum o su contro-quadro

• Questo tipo di fissaggio non è consigliato per il montaggio a soffitto

FIssAGGIO F5

• Fissaggio non visibile tramite staffe

• Adatto al contro-quadro F6 e ai plenum MT F5 e ME F5

• Questo tipo di fissaggio è consigliato per il montaggio a soffitto

inSTAllAZiOne

inSTAllAZiOne

ASSemBlAGGiO

inGOmBri

13

Banda lineare intera

Angolo 90°

rAccOmAndAZiOni Per l'inSTAllAZiOne

Installare il plenum con attacco posteriore (MT) o attacco laterale (ME), o il contro-quadro,

nel foro avente dimensioni LxH

Fissaggio F3

Per alcune dimensioni di griglie Exhaust l’aletta è forata per accedere alla vite. E' possibile utilizzare il tappo di chiusura fornito, per mascherare il foro dopo il montaggio.

L xH

L xH

Fissaggio F5
