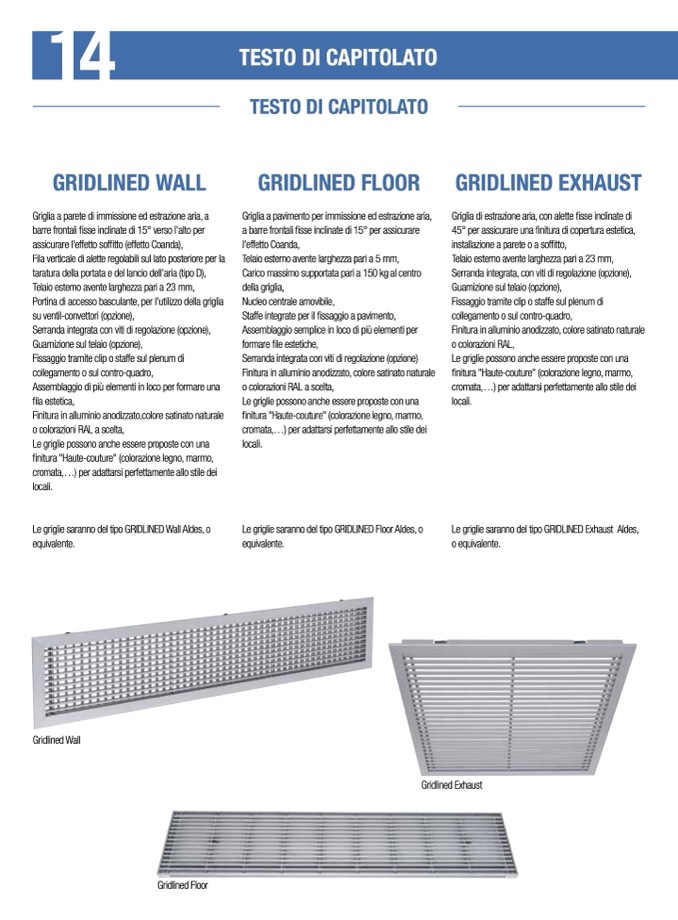

Gridlined WAll
Griglia a parete di immissione ed estrazione aria, a
barre frontali fisse inclinate di 15° verso l'alto per
assicurare l'effetto soffitto (effetto Coanda),
Fila verticale di alette regolabili sul lato posteriore per la
taratura della portata e del lancio dell’aria (tipo D),
Telaio esterno avente larghezza pari a 23 mm,
Portina di accesso basculante, per l'utilizzo della griglia
su ventil-convettori (opzione),
Serranda integrata con viti di regolazione (opzione),
Guarnizione sul telaio (opzione),
Fissaggio tramite clip o staffe sul plenum di
collegamento o sul contro-quadro,
Assemblaggio di più elementi in loco per formare una
fila estetica,
Finitura in alluminio anodizzato,colore satinato naturale
o colorazioni RAL a scelta,
Le griglie possono anche essere proposte con una
finitura "Haute-couture" (colorazione legno, marmo,
cromata,...) per adattarsi perfettamente allo stile dei
locali .
Le griglie saranno del tipo GRIDLINED Wall Aldes, o
equivalente.
TeSTO di cAPiTOlATO
Gridlined FlOOr
Griglia a pavimento per immissione ed estrazione aria,
a barre frontali fisse inclinate di 15° per assicurare
l'effetto Coanda,
Telaio esterno avente larghezza pari a 5 mm,
Carico massimo supportata pari a 150 kg al centro
della griglia,
Nucleo centrale amovibile,
Staffe integrate per il fissaggio a pavimento,
Assemblaggio semplice in loco di più elementi per
formare file estetiche,
Serranda integrata con viti di regolazione (opzione)
Finitura in alluminio anodizzato, colore satinato naturale
o colorazioni RAL a scelta,
Le griglie possono anche essere proposte con una
finitura "Haute-couture" (colorazione legno, marmo,
cromata,...) per adattarsi perfettamente allo stile dei
locali .
Le griglie saranno del tipo GRIDLINED Floor Aldes, o
equivalente.
Gridlined exhAUST
Griglia di estrazione aria, con alette fisse inclinate di
45° per assicurare una finitura di copertura estetica,
installazione a parete o a soffitto,
Telaio esterno avente larghezza pari a 23 mm,
Serranda integrata, con viti di regolazione (opzione),
Guarnizione sul telaio (opzione),
Fissaggio tramite clip o staffe sul plenum di
collegamento o sul contro-quadro,
Finitura in alluminio anodizzato, colore satinato naturale
o colorazioni RAL,
Le griglie possono anche essere proposte con una
finitura "Haute-couture" (colorazione legno, marmo,
cromata,...) per adattarsi perfettamente allo stile dei
locali .
Le griglie saranno del tipo GRIDLINED Exhaust Aldes,
o equivalente.
Gridlined Wall
Gridlined Exhaust
Gridlined Floor
