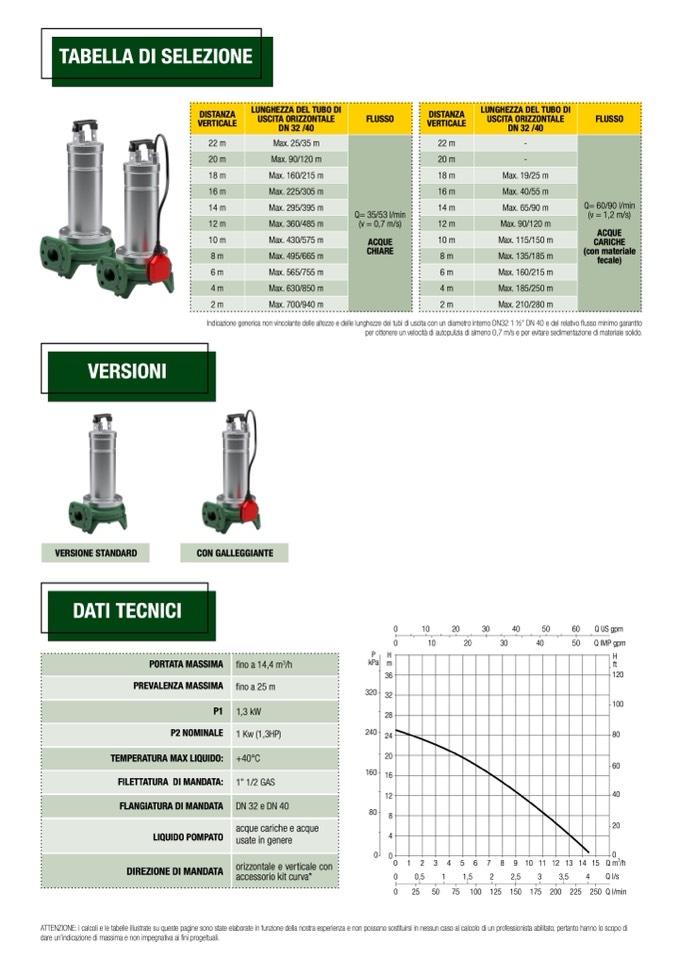

TABELLA DI SELEZIONE
DISTANZA
VERTICALE
LUNGHEZZA DEL TUBO DI
USCITA ORIZZONTALE
DN 32 /40
FLUSSO
22 m
Max. 25/35 m
Q= 35/53 l/min
(v = 0,7 m/s)
ACQUE
CHIARE
20 m
Max. 90/120 m
18 m
Max. 160/215 m
16 m
Max. 225/305 m
14 m
Max. 295/395 m
12 m
Max. 360/485 m
10 m
Max. 430/575 m
8m
Max. 495/665 m
6m
Max. 565/755 m
4m
Max. 630/850 m
2m
Max. 700/940 m
DISTANZA
VERTICALE
LUNGHEZZA DEL TUBO DI
USCITA ORIZZONTALE
DN 32 /40
FLUSSO
22 m
-
Q= 60/90 l/min
(v = 1,2 m/s)
ACQUE
CARICHE
(con materiale
fecale)
20 m
-
18 m
Max. 19/25 m
16 m
Max. 40/55 m
14 m
Max. 65/90 m
12 m
Max. 90/120 m
10 m
Max. 115/150 m
8m
Max. 135/185 m
6m
Max. 160/215 m
4m
Max. 185/250 m
2m
Max. 210/280 m
VERSIONI
VERSIONE STANDARD
CON GALLEGGIANTE
Indicazione generica non vincolante delle altezze e delle lunghezze dei tubi di uscita con un diametro interno DN32 1 1⁄2" DN 40 e del relativo flusso minimo garantito
per ottenere un velocità di autopulizia di almeno 0,7 m/s e per evitare sedimentazione di materiale solido.
DATI TECNICI
P
H
kPa m
36
320
32
28
240
24
20
160
16
12
8
4
0
0
0
0
10
20
30
40
50
60
Q US gpm
10
20
30
40
50
Q IMP gpm
H
ft
120
100
80
60
40
20
0
3
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 Qm/h
0,5
1
1,5
2
2,5
3
3,5
4
Ql/s
25
50
75 100 125 150 175 200 225 250Ql/min
PORTATA MASSIMA
fino a 14,4 m
3
/h
PREVALENZA MASSIMA
fino a 25 m
P1
1,3 kW
P2 NOMINALE
1 Kw (1,3HP)
TEMPERATURA MAX LIQUIDO:
+40°C
FILETTATURA DI MANDATA:
1” 1/2 GAS
FLANGIATURA DI MANDATA
DN 32 e DN 40
LIQUIDO POMPATO
acque cariche e acque
usate in genere
DIREZIONE DI MANDATA
orizzontale e verticale con
accessorio kit curva*
80
0
0
0
ATTENZIONE: i calcoli e le tabelle illustrate su queste pagine sono state elaborate in funzione della nostra esperienza e non possono sostituirsi in nessun caso al calcolo di un professionista abilitato, pertanto hanno lo scopo di
dare un’indicazione di massima e non impegnativa ai fini progettuali.
