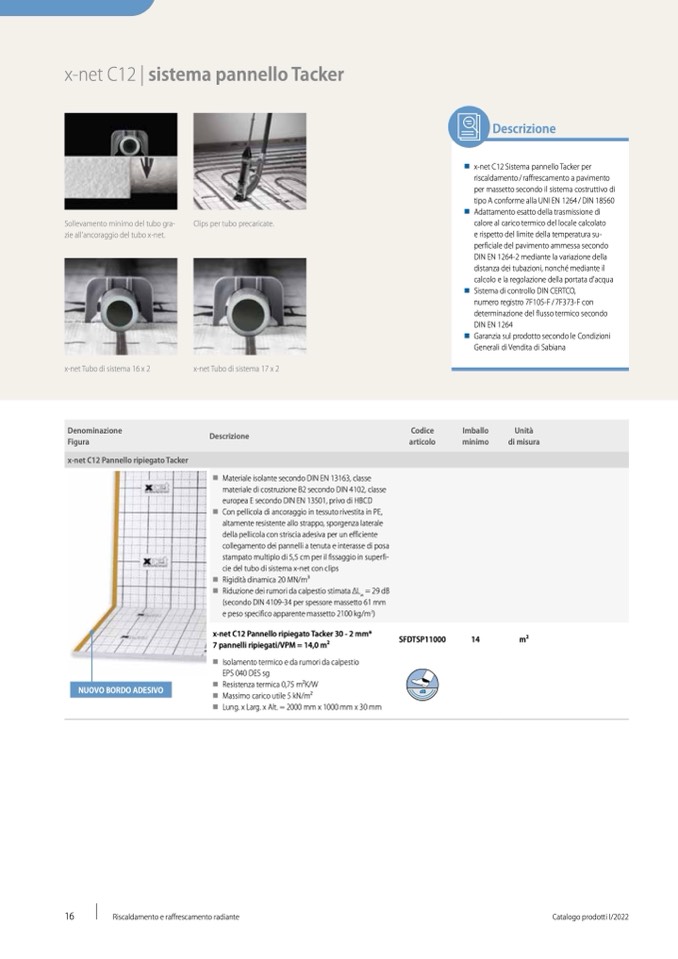

x-net C12 | sistema pannello Tacker

Descrizione

Sollevamento minimo del tubo gra-

Clips per tubo precaricate.

zie all'ancoraggio del tubo x-net.

x-net Tubo di sistema 16 x 2

x-net Tubo di sistema 17 x 2

W

x-net C12 Sistema pannello Tacker per

riscaldamento / raffrescamento a pavimento

per massetto secondo il sistema costruttivo di

tipo A conforme alla UNI EN 1264 / DIN 18560

W

Adattamento esatto della trasmissione di

calore al carico termico del locale calcolato

e rispetto del limite della temperatura su-

perficiale del pavimento ammessa secondo

DIN EN 1264-2 mediante la variazione della

distanza dei tubazioni, nonché mediante il

calcolo e la regolazione della portata d'acqua

W

Sistema di controllo DIN CERTCO,

numero registro 7F105-F / 7F373-F con

determinazione del flusso termico secondo

DIN EN 1264

W

Garanzia sul prodotto secondo le Condizioni

Generali di Vendita di Sabiana

Denominazione

Figura

x-net C12 Pannello ripiegato Tacker

Descrizione

W

Materiale isolante secondo DIN EN 13163, classe

materiale di costruzione B2 secondo DIN 4102, classe

europea E secondo DIN EN 13501, privo di HBCD

W

Con pellicola di ancoraggio in tessuto rivestita in PE,

altamente resistente allo strappo, sporgenza laterale

della pellicola con striscia adesiva per un efficiente

collegamento dei pannelli a tenuta e interasse di posa

stampato multiplo di 5,5 cm per il fissaggio in superfi-

cie del tubo di sistema x-net con clips

W

Rigidità dinamica 20 MN/m3

W

Riduzione dei rumori da calpestio stimata ΔL

w

= 29 dB

(secondo DIN 4109-34 per spessore massetto 61 mm

e peso specifico apparente massetto 2100 kg/m

3

)

x-net C12 Pannello ripiegato Tacker 30 - 2 mm*

7 pannelli ripiegati/VPM = 14,0 m2

W

Isolamento termico e da rumori da calpestio

EPS 040 DES sg

SFDTSP11000

14

m2

Codice

articolo

Unità

di misura

Prezzo / unità di misura

EUR IVA escl.

NUOVO BORDO ADESIVO

W

Resistenza termica 0,75 m2K/W

dB

W

Massimo carico utile 5 kN/m2

W

Lung. x Larg. x Alt. = 2000 mm x 1000 mm x 30 mm

16

Riscaldamento e raffrescamento radiante

Catalogo prodotti I/2022

Imballo

minimo
