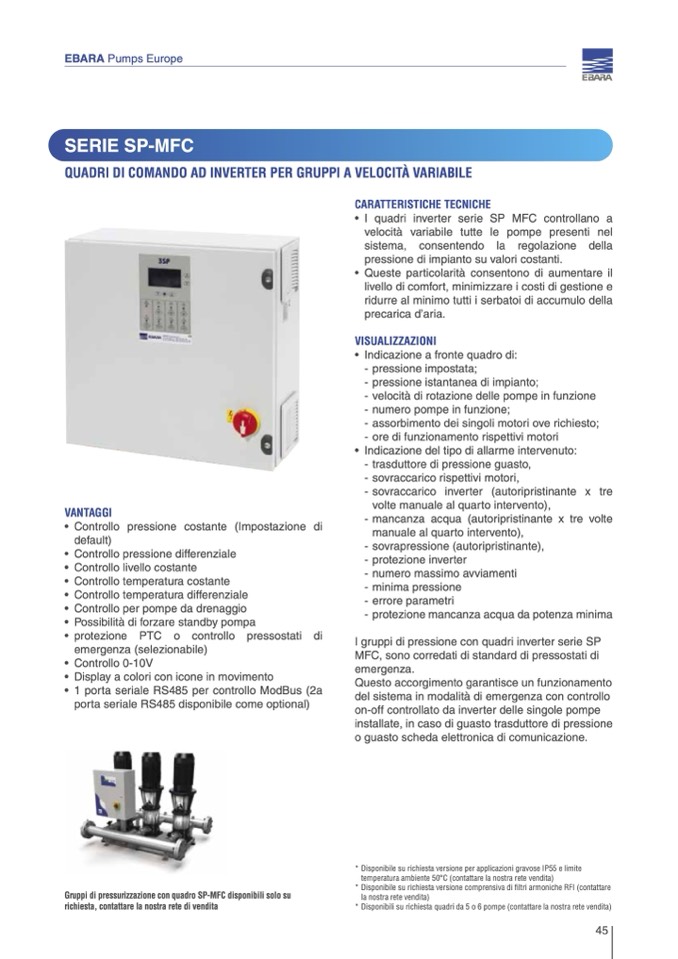

EBARA Pumps Europe

SERIE SP-MFC

QUADRI DI COMANDO AD INVERTER PER GRUPPI A VELOCITÀ VARIABILE

VANTAGGI

• Controllo pressione costante (Impostazione di

default)

• Controllo pressione differenziale

• Controllo livello costante

• Controllo temperatura costante

• Controllo temperatura differenziale

• Controllo per pompe da drenaggio

• Possibilità di forzare standby pompa

• protezione PTC o controllo pressostati di

emergenza (selezionabile)

• Controllo 0-10V

• Display a colori con icone in movimento

• 1 porta seriale RS485 per controllo ModBus (2a

porta seriale RS485 disponibile come optional)

Gruppi di pressurizzazione con quadro SP-MFC disponibili solo su

richiesta, contattare la nostra rete di vendita

CARATTERISTICHE TECNICHE

• I quadri inverter serie SP MFC controllano a

velocità variabile tutte le pompe presenti nel

sistema, consentendo la regolazione della

pressione di impianto su valori costanti.

• Queste particolarità consentono di aumentare il

livello di comfort, minimizzare i costi di gestione e

ridurre al minimo tutti i serbatoi di accumulo della

precarica d’aria.

VISUALIZZAZIONI

• Indicazione a fronte quadro di:

- pressione impostata;

- pressione istantanea di impianto;

- velocità di rotazione delle pompe in funzione

- numero pompe in funzione;

- assorbimento dei singoli motori ove richiesto;

- ore di funzionamento rispettivi motori

• Indicazione del tipo di allarme intervenuto:

- trasduttore di pressione guasto,

- sovraccarico rispettivi motori,

- sovraccarico inverter (autoripristinante x tre

volte manuale al quarto intervento),

- mancanza acqua (autoripristinante x tre volte

manuale al quarto intervento),

- sovrapressione (autoripristinante),

- protezione inverter

- numero massimo avviamenti

- minima pressione

- errore parametri

- protezione mancanza acqua da potenza minima

I gruppi di pressione con quadri inverter serie SP

MFC, sono corredati di standard di pressostati di

emergenza.

Questo accorgimento garantisce un funzionamento

del sistema in modalità di emergenza con controllo

on-off controllato da inverter delle singole pompe

installate, in caso di guasto trasduttore di pressione

o guasto scheda elettronica di comunicazione.

* Disponibile su richiesta versione per applicazioni gravose IP55 e limite

temperatura ambiente 50°C (contattare la nostra rete vendita)

* Disponibile su richiesta versione comprensiva di filtri armoniche RFI (contattare

la nostra rete vendita)

* Disponibili su richiesta quadri da 5 o 6 pompe (contattare la nostra rete vendita)

45
