EBARA Pumps Europe

Dispensa tecnica

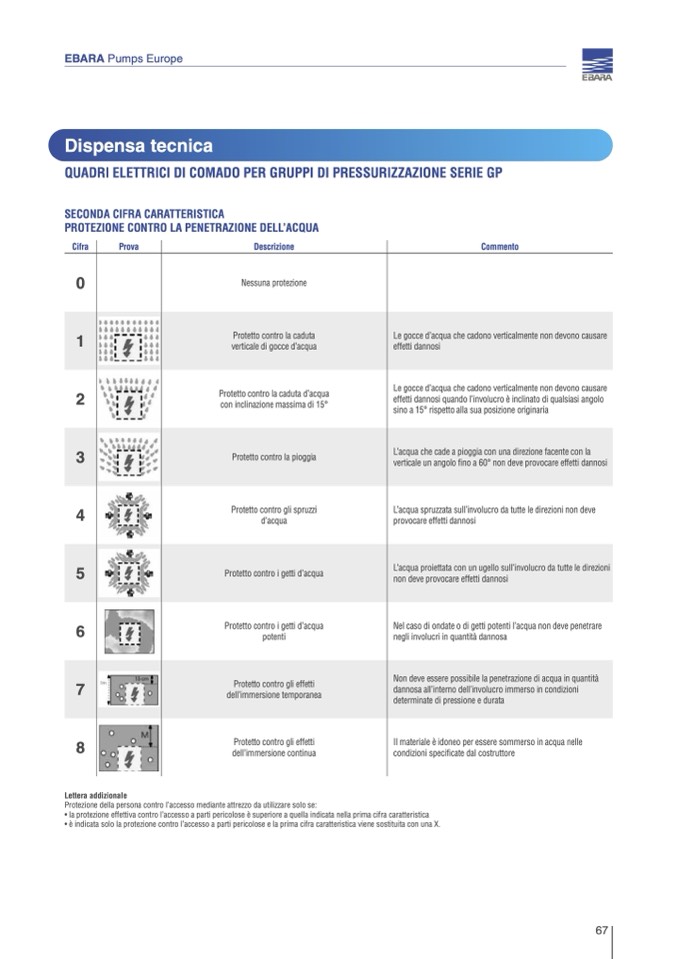

QUADRI ELETTRICI DI COMADO PER GRUPPI DI PRESSURIZZAZIONE SERIE GP

SECONDA CIFRA CARATTERISTICA

PROTEZIONE CONTRO LA PENETRAZIONE DELL’ACQUA

Cifra

0

2

4

6

8

Lettera addizionale

Prova

Descrizione

Commento

Le gocce d’acqua che cadono verticalmente non devono causare

effetti dannosi quando l’involucro è inclinato di qualsiasi angolo

sino a 15° rispetto alla sua posizione originaria

L’acqua spruzzata sull’involucro da tutte le direzioni non deve

provocare effetti dannosi

Nel caso di ondate o di getti potenti l’acqua non deve penetrare

negli involucri in quantità dannosa

Il materiale è idoneo per essere sommerso in acqua nelle

condizioni specificate dal costruttore

Nessuna protezione

1

Protetto contro la caduta

verticale di gocce d’acqua

Le gocce d’acqua che cadono verticalmente non devono causare

effetti dannosi

Protetto contro la caduta d’acqua

con inclinazione massima di 15°

3

Protetto contro la pioggia

L’acqua che cade a pioggia con una direzione facente con la

verticale un angolo fino a 60° non deve provocare effetti dannosi

Protetto contro gli spruzzi

d’acqua

5

Protetto contro i getti d’acqua

L’acqua proiettata con un ugello sull’involucro da tutte le direzioni

non deve provocare effetti dannosi

Protetto contro i getti d’acqua

potenti

7

Protetto contro gli effetti

dell’immersione temporanea

Non deve essere possibile la penetrazione di acqua in quantità

dannosa all’interno dell’involucro immerso in condizioni

determinate di pressione e durata

Protetto contro gli effetti

dell’immersione continua

Protezione della persona contro l’accesso mediante attrezzo da utilizzare solo se:

• la protezione effettiva contro l’accesso a parti pericolose è superiore a quella indicata nella prima cifra caratteristica

• è indicata solo la protezione contro l’accesso a parti pericolose e la prima cifra caratteristica viene sostituita con una X.

67
