Dispensa tecnica

STUDIO INSTALLAZIONE

STABILITÀ

Perché il punto di lavoro sia stabile

è necessario che

la pendenza della curva caratteristica R dell’impianto

sia maggiore della pendenza della curva caratteristica

P del gruppo, entrambe valutate sul punto di lavoro

considerato. Tanto maggiore è l’angolo che le due

curve formano tra loro nel punto di intersezione, tanto

più stabile sarà la condizione di funzionamento, nel

senso che piccole oscillazioni dell’altezza geodetica

e/o delle perdite di carico nella condotta comportano

piccole variazioni di portata.

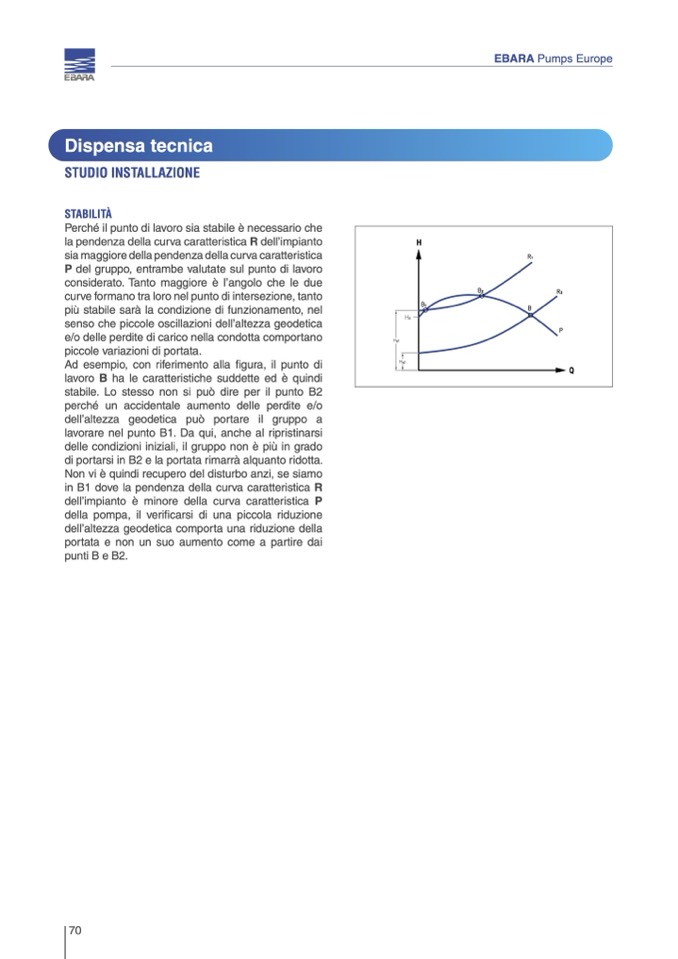

Ad esempio, con riferimento alla figura, il punto di

lavoro B ha le caratteristiche suddette ed è quindi

stabile. Lo stesso non si può dire per il punto B2

perché un accidentale aumento delle perdite e/o

dell’altezza geodetica può portare il gruppo a

lavorare nel punto B1. Da qui, anche al ripristinarsi

delle condizioni iniziali, il gruppo non è più in grado

di portarsi in B2 e la portata rimarrà alquanto ridotta.

Non vi è quindi recupero del disturbo anzi, se siamo

in B1 dove la pendenza della curva caratteristica R

dell’impianto è minore della curva caratteristica P

della pompa, il verificarsi di una piccola riduzione

dell’altezza geodetica comporta una riduzione della

portata e non un suo aumento come a partire dai

punti B e B2.
