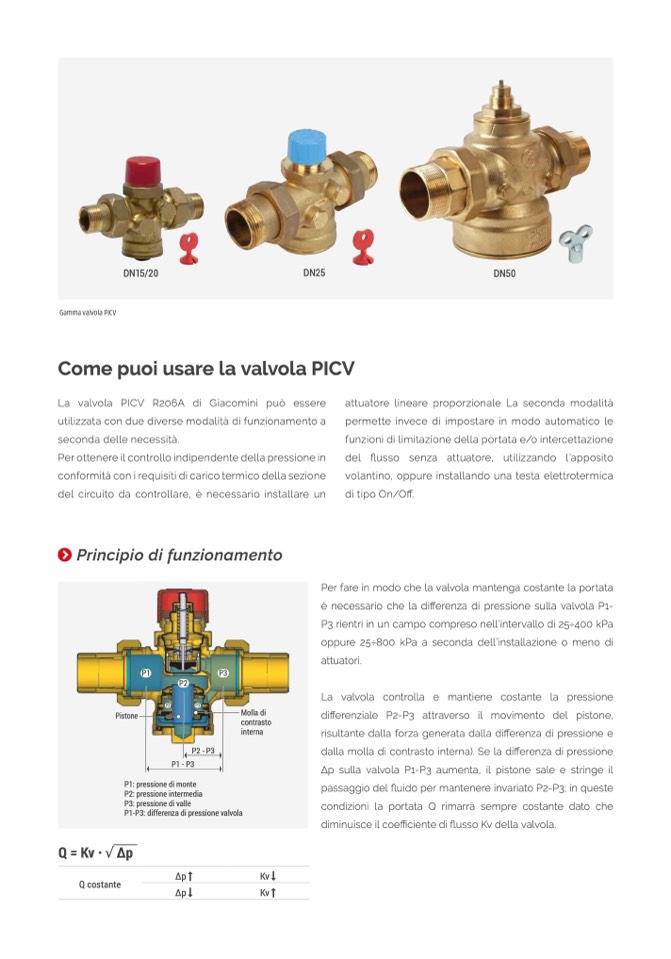

DN15/20
DN25
DN50
Gamma valvola PICV
Come puoi usare la valvola PICV
La valvola PICV R206A di Giacomini può essere
utilizzata con due diverse modalità di funzionamento a
seconda delle necessità.
Per ottenere il controllo indipendente della pressione in
conformità con i requisiti di carico termico della sezione
del circuito da controllare, è necessario installare un
Principio di funzionamento
attuatore lineare proporzionale La seconda modalità
permette invece di impostare in modo automatico le
funzioni di limitazione della portata e/o intercettazione
del flusso senza attuatore, utilizzando l’apposito
volantino, oppure installando una testa elettrotermica
di tipo On/Off.
P3
P1: pressione di monte
P2: pressione intermedia
P3: pressione di valle
P1-P3: differenza di pressione valvola
P1
P2
Pistone
P3
P3
Molla di
contrasto
interna
P2 - P3
P1 - P3
Q = Kv • √ Δp
Per fare in modo che la valvola mantenga costante la portata
è necessario che la differenza di pressione sulla valvola P1-
P3 rientri in un campo compreso nell’intervallo di 25÷400 kPa
oppure 25÷800 kPa a seconda dell’installazione o meno di
attuatori.
La valvola controlla e mantiene costante la pressione
differenziale P2-P3 attraverso il movimento del pistone,
risultante dalla forza generata dalla differenza di pressione e
dalla molla di contrasto interna). Se la differenza di pressione
Δp sulla valvola P1-P3 aumenta, il pistone sale e stringe il
passaggio del fluido per mantenere invariato P2-P3; in queste
condizioni la portata Q rimarrà sempre costante dato che
diminuisce il coefficiente di flusso Kv della valvola.
Q costante
Δp
Kv
Δp
Kv
