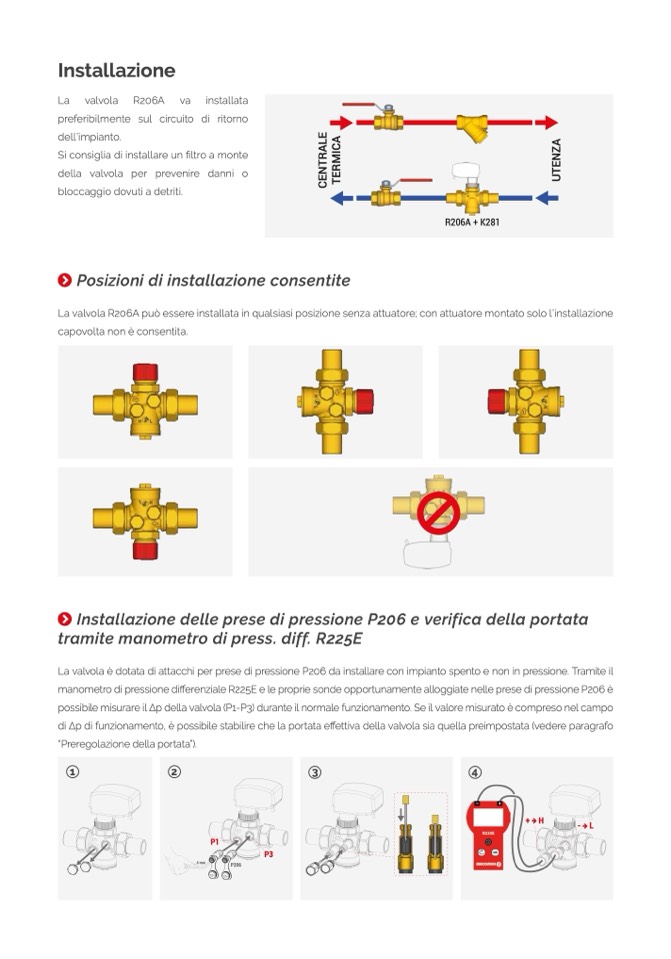

Installazione
La valvola R206A va installata
preferibilmente sul circuito di ritorno
dell’impianto.
Si consiglia di installare un filtro a monte
della valvola per prevenire danni o
bloccaggio dovuti a detriti.
Posizioni di installazione consentite
La valvola R206A può essere installata in qualsiasi posizione senza attuatore; con attuatore montato solo l’installazione
capovolta non è consentita.
Installazione delle prese di pressione P206 e verifica della portata
tramite manometro di press. diff. R225E
La valvola è dotata di attacchi per prese di pressione P206 da installare con impianto spento e non in pressione. Tramite il
manometro di pressione differenziale R225E e le proprie sonde opportunamente alloggiate nelle prese di pressione P206 è
possibile misurare il Δp della valvola (P1-P3) durante il normale funzionamento. Se il valore misurato è compreso nel campo
di Δp di funzionamento, è possibile stabilire che la portata effettiva della valvola sia quella preimpostata (vedere paragrafo
“Preregolazione della portata”).
