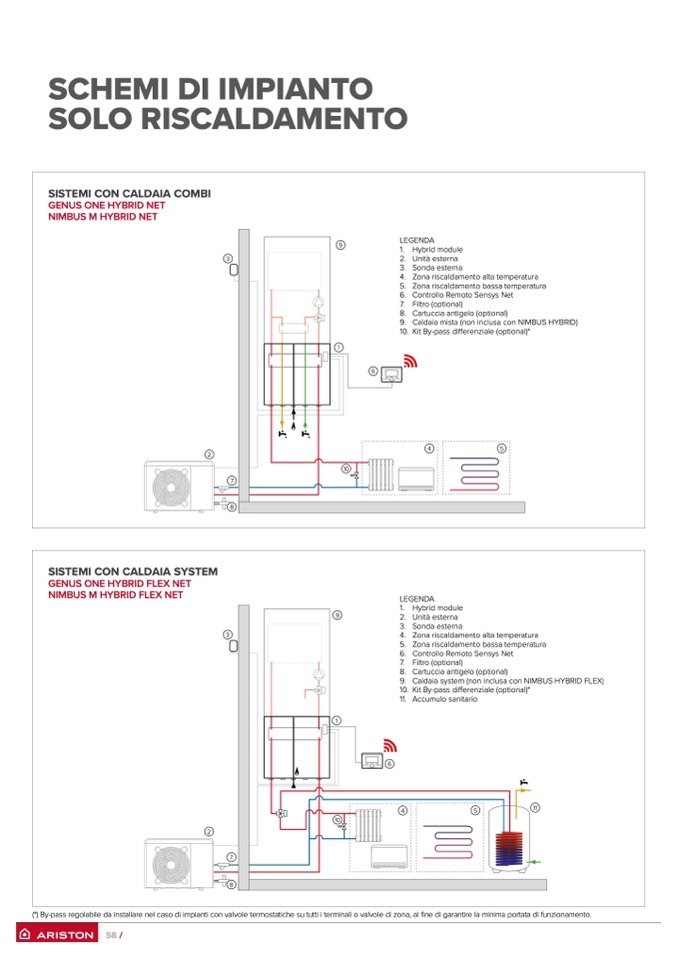

SCHEMI DI IMPIANTO

SOLO RISCALDAMENTO

SISTEMI CON CALDAIA COMBI

GENUS ONE HYBRID NET

NIMBUS M HYBRID NET

LEGENDA

1. Hybrid module

2. Unità esterna

3. Sonda esterna

4. Zona riscaldamento alta temperatura

5. Zona riscaldamento bassa temperatura

6. Controllo Remoto Sensys Net

7. Filtro (optional)

8. Cartuccia antigelo (optional)

9. Caldaia mista (non inclusa con NIMBUS HYBRID)

10. Kit By-pass differenziale (optional)*

4

5

LEGENDA

1. Hybrid module

2. Unità esterna

3. Sonda esterna

4. Zona riscaldamento alta temperatura

5. Zona riscaldamento bassa temperatura

6. Controllo Remoto Sensys Net

7. Filtro (optional)

8. Cartuccia antigelo (optional)

9. Caldaia system (non inclusa con NIMBUS HYBRID FLEX)

10. Kit By-pass differenziale (optional)*

11. Accumulo sanitario

6

11

(*) By-pass regolabile da installare nel caso di impianti con valvole termostatiche su tutti i terminali o valvole di zona, al fine di garantire la minima portata di funzionamento.
