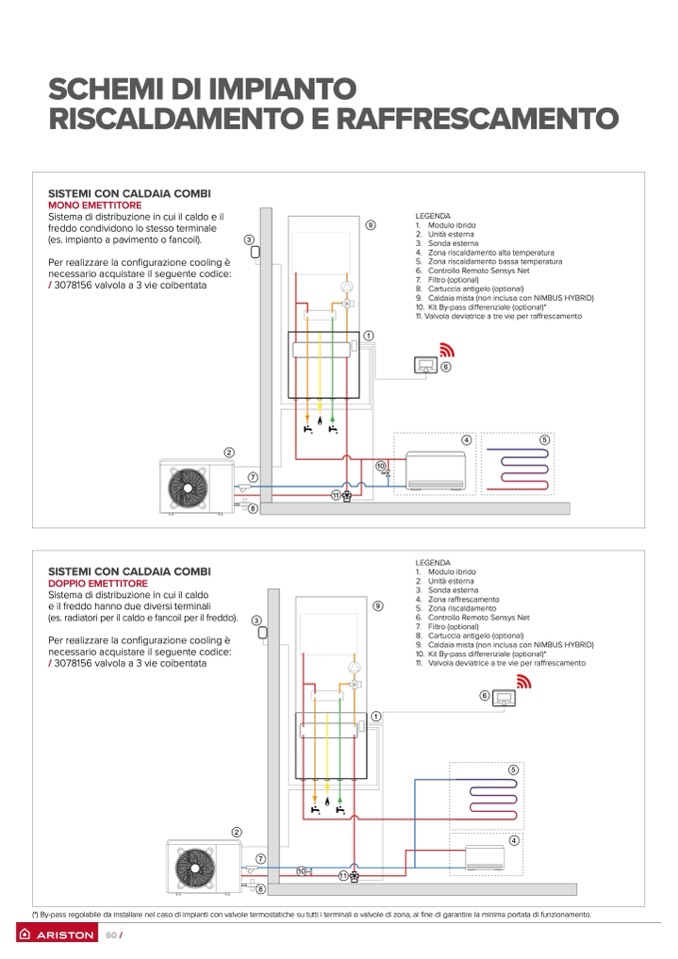

SCHEMI DI IMPIANTO

RISCALDAMENTO E RAFFRESCAMENTO

SISTEMI CON CALDAIA COMBI

MONO EMETTITORE

Sistema di distribuzione in cui il caldo e il

freddo condividono lo stesso terminale

(es. impianto a pavimento o fancoil).

Per realizzare la con

figurazione cooling è

necessario acquistare il seguente codice:

/ 3078156 valvola a 3 vie coibentata

3

9

1

10

11

9

1

LEGENDA

1. Modulo ibrido

2. Unità esterna

3. Sonda esterna

4. Zona riscaldamento alta temperatura

5. Zona riscaldamento bassa temperatura

6. Controllo Remoto Sensys Net

7. Filtro (optional)

8. Cartuccia antigelo (optional)

9. Caldaia mista (non inclusa con NIMBUS HYBRID)

10. Kit By-pass differenziale (optional)*

11. Valvola deviatrice a tre vie per raffrescamento

6

SISTEMI CON CALDAIA COMBI

DOPPIO EMETTITORE

2

7

8

3

LEGENDA

1. Modulo ibrido

2. Unità esterna

3. Sonda esterna

4. Zona raffrescamento

5. Zona riscaldamento

6. Controllo Remoto Sensys Net

7. Filtro (optional)

8. Cartuccia antigelo (optional)

9. Caldaia mista (non inclusa con NIMBUS HYBRID)

10. Kit By-pass differenziale (optional)*

11. Valvola deviatrice a tre vie per raffrescamento

Sistema di distribuzione in cui il caldo

e il freddo hanno due diversi terminali

(es. radiatori per il caldo e fancoil per il freddo).

Per realizzare la con

figurazione cooling è

necessario acquistare il seguente codice:

/ 3078156 valvola a 3 vie coibentata

2

8

6

5

4

7

10

11

(*) By-pass regolabile da installare nel caso di impianti con valvole termostatiche su tutti i terminali o valvole di zona, al fine di garantire la minima portata di funzionamento.

60 /
