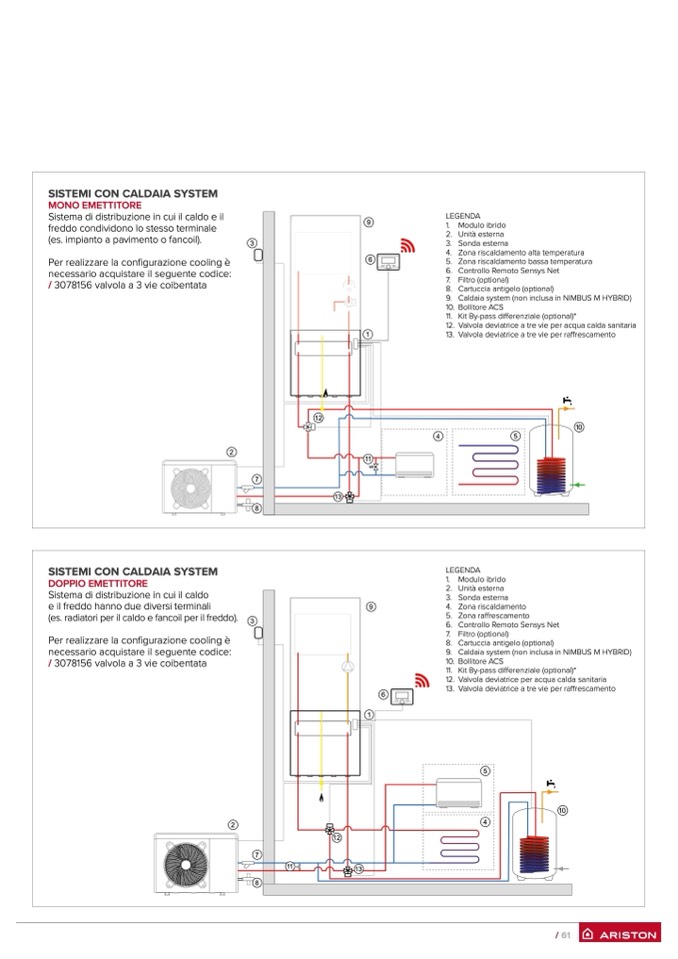

SISTEMI CON CALDAIA SYSTEM

MONO EMETTITORE

Sistema di distribuzione in cui il caldo e il

freddo condividono lo stesso terminale

(es. impianto a pavimento o fancoil).

Per realizzare la configurazione cooling è

necessario acquistare il seguente codice:

/ 3078156 valvola a 3 vie coibentata

3

9

6

1

11

9

6

1

LEGENDA

1. Modulo ibrido

2. Unità esterna

3. Sonda esterna

4. Zona riscaldamento alta temperatura

5. Zona riscaldamento bassa temperatura

6. Controllo Remoto Sensys Net

7. Filtro (optional)

8. Cartuccia antigelo (optional)

9. Caldaia system (non inclusa in NIMBUS M HYBRID)

10. Bollitore ACS

11. Kit By-pass differenziale (optional)*

12. Valvola deviatrice a tre vie per acqua calda sanitaria

13. Valvola deviatrice a tre vie per raffrescamento

10

4

5

LEGENDA

1. Modulo ibrido

2. Unità esterna

3. Sonda esterna

4. Zona riscaldamento

5. Zona raffrescamento

6. Controllo Remoto Sensys Net

7. Filtro (optional)

8. Cartuccia antigelo (optional)

9. Caldaia system (non inclusa in NIMBUS M HYBRID)

10. Bollitore ACS

11. Kit By-pass differenziale (optional)*

12. Valvola deviatrice per acqua calda sanitaria

13. Valvola deviatrice a tre vie per raffrescamento

SISTEMI CON CALDAIA SYSTEM

DOPPIO EMETTITORE

Sistema di distribuzione in cui il caldo

e il freddo hanno due diversi terminali

(es. radiatori per il caldo e fancoil per il freddo).

Per realizzare la configurazione cooling è

necessario acquistare il seguente codice:

/ 3078156 valvola a 3 vie coibentata

2

7

8

3

12

13

2

7

11

13

8

12

5

4

10

/ 61
