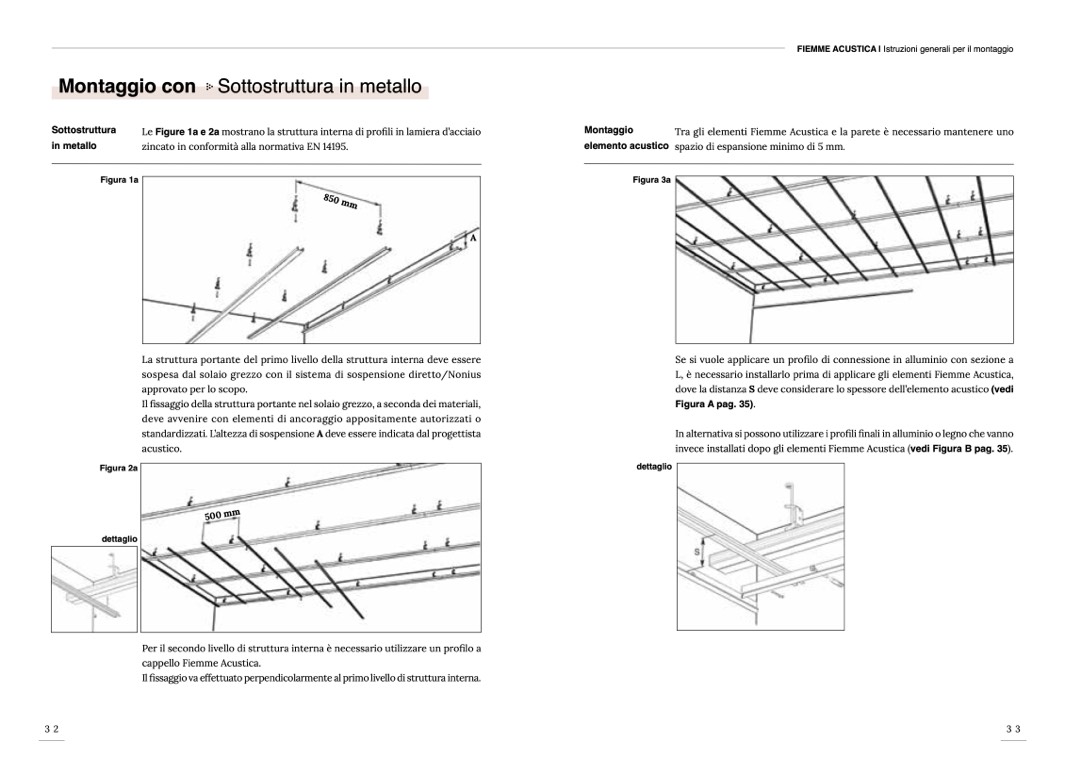

Montaggio con
Sottostruttura in metallo
FIEMME ACUSTICA | Istruzioni generali per il montaggio
Sottostruttura
in metallo
Figura 1a
Le
Figure 1a e 2a mostrano la struttura interna di profili in lamiera d’acciaio
zincato in conformità alla normativa EN 14195.
Montaggio
elemento acustico
Figura 3a
Tra gli elementi Fiemme Acustica e la parete è necessario mantenere uno
spazio di espansione minimo di 5 mm.
Se si vuole applicare un profilo di connessione in alluminio con sezione a
L, è necessario installarlo prima di applicare gli elementi Fiemme Acustica,
dove la distanza S deve considerare lo spessore dell’elemento acustico
(vedi
Figura A pag. 35).
In alternativa si possono utilizzare i profili finali in alluminio o legno che vanno
invece installati dopo gli elementi Fiemme Acustica (
vedi Figura B pag. 35).
A
Figura 2a
dettaglio
dettaglio
La struttura portante del primo livello della struttura interna deve essere
sospesa dal solaio grezzo con il sistema di sospensione diretto/Nonius
approvato per lo scopo.
Il fissaggio della struttura portante nel solaio grezzo, a seconda dei materiali,
deve avvenire con elementi di ancoraggio appositamente autorizzati o
standardizzati. L’altezza di sospensione A deve essere indicata dal progettista
acustico.
500A
Per il secondo livello di struttura interna è necessario utilizzare un profilo a
cappello Fiemme Acustica.
Il fissaggio va effettuato perpendicolarmente al primo livello di struttura interna.
32
33
850 mm
500 mm
