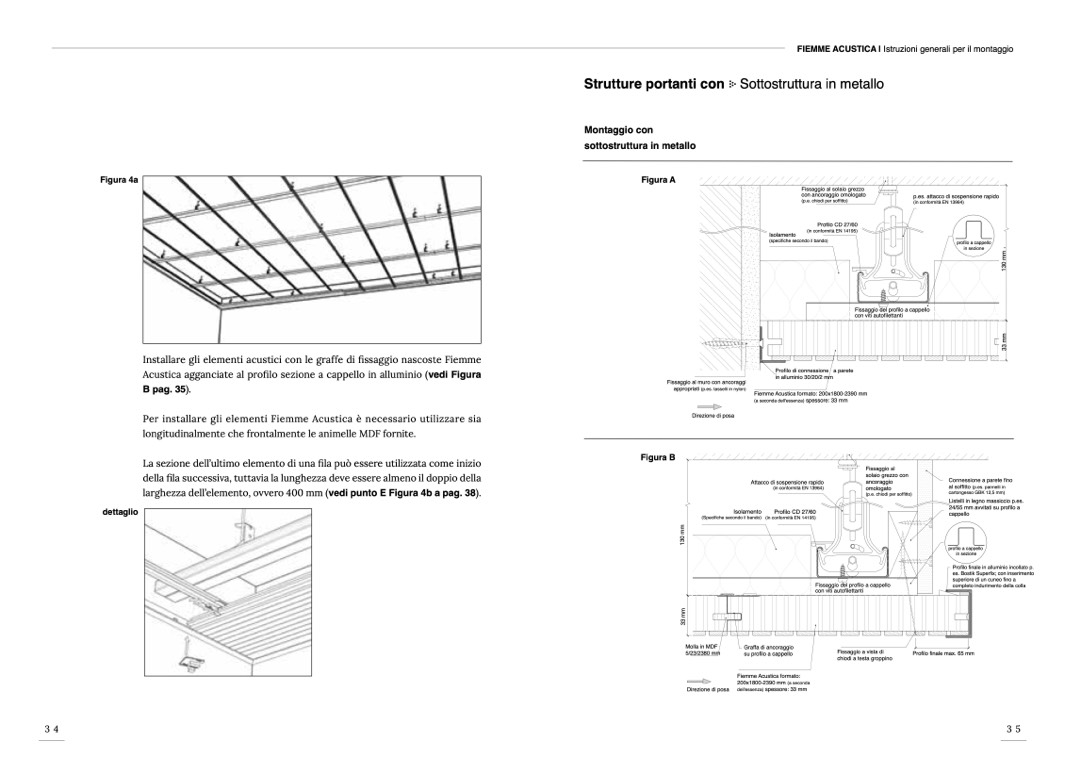

Figura 4a

Fissaggio al solaio grezzo

con ancoraggio omologato

(p.e. chiodi per soffitto)

Isolamento

(specifiche secondo il bando)

dettaglio

Isolamento

(Specifiche secondo il bando)

Profilo CD 27/60

(in conformità EN 14195)

Installare gli elementi acustici con le graffe di fissaggio nascoste Fiemme

Acustica agganciate al profilo sezione a cappello in alluminio (

vedi Figura

B pag. 35).

Per installare gli elementi Fiemme Acustica è necessario utilizzare sia

longitudinalmente che frontalmente le animelle MDF fornite.

La sezione dell’ultimo elemento di una fila può essere utilizzata come inizio

della fila successiva, tuttavia la lunghezza deve essere almeno il doppio della

larghezza dell’elemento, ovvero 400 mm (

vedi punto E Figura 4b a pag. 38).

Profilo di connessione

in alluminio 30/20/2 mm

a parete

34

35

Strutture portanti con

Montaggio con

sottostruttura in metallo

Figura A

FIEMME ACUSTICA | Istruzioni generali per il montaggio

Sottostruttura in metallo

Figura B

Fissaggio al

solaio grezzo con

ancoraggio

omologato

(p.e. chiodi per soffitto)

Fissaggio al muro con ancoraggi

appropriati (p.es. tasselli in nylon)

Fiemme Acustica formato: 200x1800-2390 mm

(a seconda dell'essenza) spessore: 33 mm

Direzione di posa

Molla in MDF

5/23/2380 mm

Direzione di posa

Graffa di ancoraggio

su profilo a cappello

Fiemme Acustica formato:

200x1800-2390 mm (a seconda

dell'essenza) spessore: 33 mm

Fissaggio del profilo a cappello

con viti autofilettanti

Fissaggio a vista di

chiodi a testa groppino

Attacco di sospensione rapido

(in conformità EN 13964)

Connessione a parete fino

al soffitto (p.es. pannelli in

cartongesso GBK 12,5 mm)

Listelli in legno massiccio p.es.

24/55 mm avvitati su profilo a

cappello

profilo a cappello

in sezione

Profilo finale in alluminio incollato p.

es. Bostik Superfix; con inserimento

superiore di un cuneo fino a

completo indurimento della colla

Profilo finale max. 65 mm

Profilo CD 27/60

(in conformità EN 14195)

p.es. attacco di sospensione rapido

(in conformità EN 13964)

profilo a cappello

in sezione

3

3

m

m

1

3

0

m

m

3

3

m

m

1

3

0

m

m

Fissaggio del profilo a cappello

con viti autofilettanti
