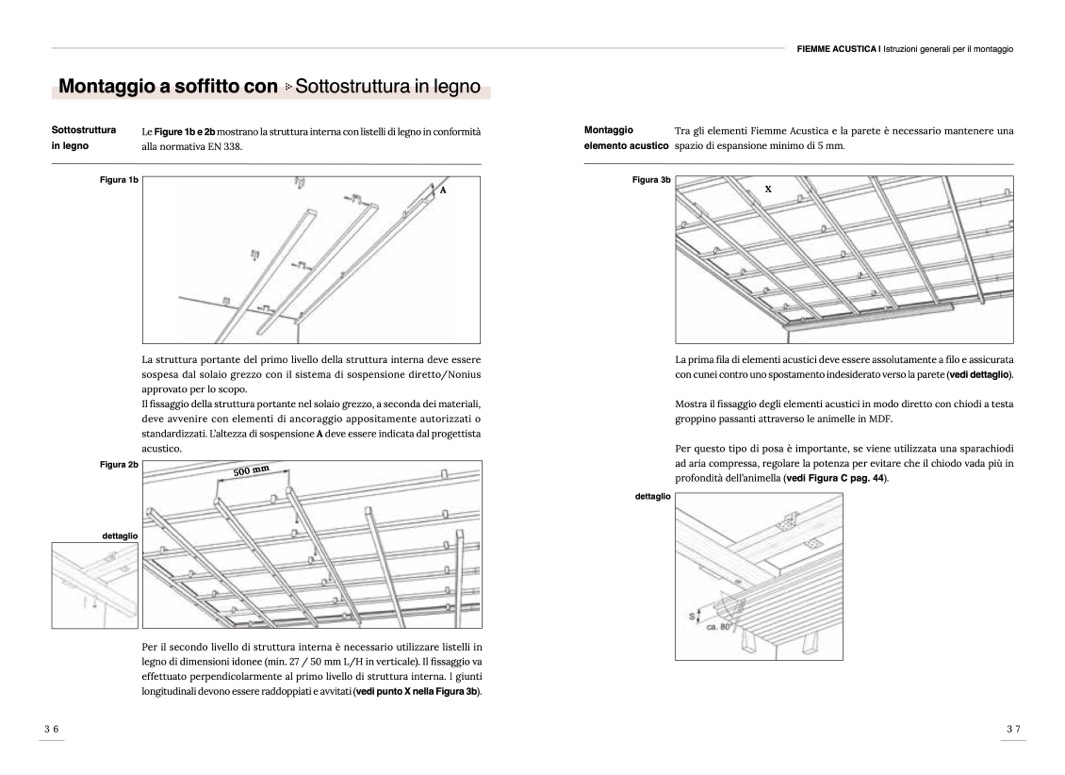

Montaggio a soffitto con
Sottostruttura in legno
FIEMME ACUSTICA | Istruzioni generali per il montaggio
Sottostruttura
in legno
Figura 1b
Le
Figure 1b e 2b mostrano la struttura interna con listelli di legno in conformità
alla normativa EN 338.
La struttura portante del primo livello della struttura interna deve essere
sospesa dal solaio grezzo con il sistema di sospensione diretto/Nonius
approvato per lo scopo.
Il fissaggio della struttura portante nel solaio grezzo, a seconda dei materiali,
deve avvenire con elementi di ancoraggio appositamente autorizzati o
standardizzati. L’altezza di sospensione A deve essere indicata dal progettista
acustico.
Per il secondo livello di struttura interna è necessario utilizzare listelli in
legno di dimensioni idonee (min. 27 / 50 mm L/H in verticale). Il fissaggio va
effettuato perpendicolarmente al primo livello di struttura interna. I giunti
longitudinali devono essere raddoppiati e avvitati (
vedi punto X nella Figura 3b).
Montaggio
elemento acustico
Figura 3b
Tra gli elementi Fiemme Acustica e la parete è necessario mantenere una
spazio di espansione minimo di 5 mm.
La prima fila di elementi acustici deve essere assolutamente a filo e assicurata
con cunei contro uno spostamento indesiderato verso la parete (
vedi dettaglio).
Mostra il fissaggio degli elementi acustici in modo diretto con chiodi a testa
groppino passanti attraverso le animelle in MDF.
Per questo tipo di posa è importante, se viene utilizzata una sparachiodi
ad aria compressa, regolare la potenza per evitare che il chiodo vada più in
profondità dell’animella (
vedi Figura C pag. 44).
A
Figura 2b
dettaglio
dettaglio
36
37
500 mm
