Montaggio a parete con
Sottostruttura in legno
Prima del montaggio
Prima di montare gli elementi Fiemme Acustica a
parete è importante considerare alcuni dettagli
costruttivi, ad esempio il montaggio su pareti che
danno all’esterno solo se retroventilate, evitare il
contatto diretto con il suolo (per evitare problemi
di umidità e ai fini di una migliore pulizia,
vedi
dettagli Figura 2c), etc.
Nel caso in cui gli elementi acustici vengano
montati ad un’altezza dove vi è la possibilità di
impatti con schienali di sedie etc. è importante
prevedere un interasse ridotto per la struttura
interna (
vedi Figura 4c pag. 43).
Figura 2c
FIEMME ACUSTICA | Istruzioni generali per il montaggio
z
Sottostruttura
in legno
Figura 1c

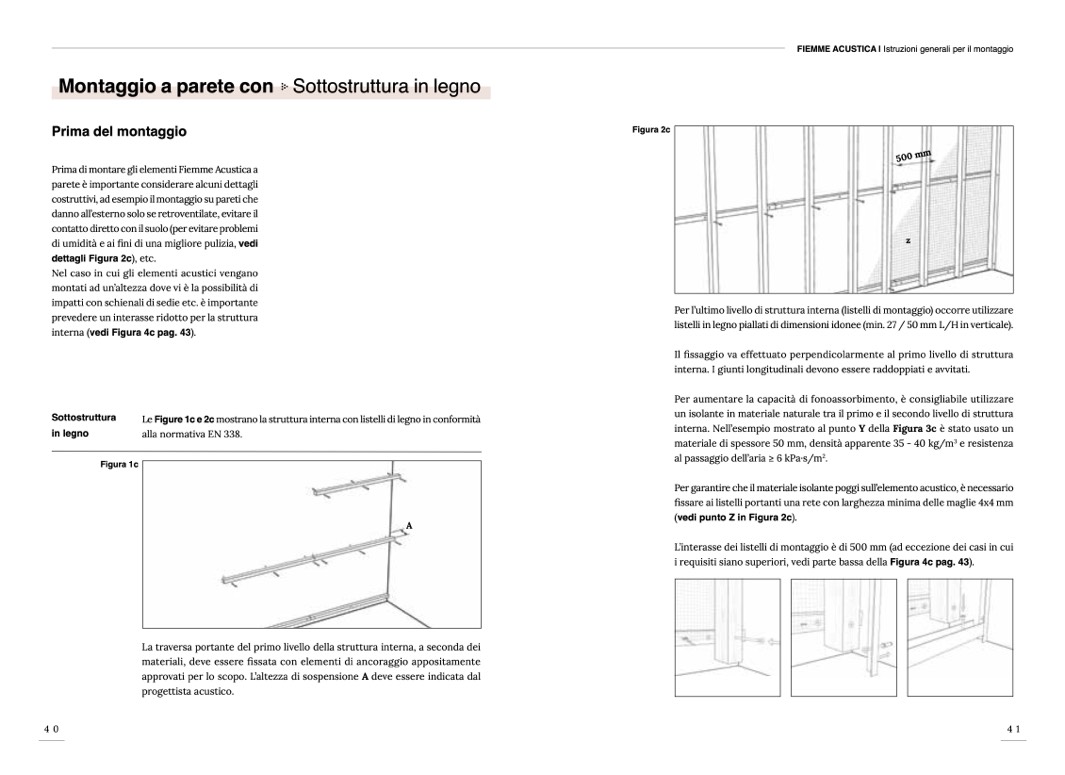

Le
Figure 1c e 2c mostrano la struttura interna con listelli di legno in conformità
alla normativa EN 338.
La traversa portante del primo livello della struttura interna, a seconda dei
materiali, deve essere fissata con elementi di ancoraggio appositamente
approvati per lo scopo. L’altezza di sospensione A deve essere indicata dal
progettista acustico.
Per l’ultimo livello di struttura interna (listelli di montaggio) occorre utilizzare
listelli in legno piallati di dimensioni idonee (min. 27 / 50 mm L/H in verticale).
Il fissaggio va effettuato perpendicolarmente al primo livello di struttura
interna. I giunti longitudinali devono essere raddoppiati e avvitati.
Per aumentare la capacità di fonoassorbimento, è consigliabile utilizzare
un isolante in materiale naturale tra il primo e il secondo livello di struttura
interna. Nell’esempio mostrato al punto Y della Figura 3c è stato usato un
materiale di spessore 50 mm, densità apparente 35 - 40 kg/m
3
e resistenza
al passaggio dell’aria ≥ 6 kPa·s/m
2
.
Per garantire che il materiale isolante poggi sull’elemento acustico, è necessario
fissare ai listelli portanti una rete con larghezza minima delle maglie 4x4 mm
(
vedi punto Z in Figura 2c).
L’interasse dei listelli di montaggio è di 500 mm (ad eccezione dei casi in cui
i requisiti siano superiori, vedi parte bassa della
Figura 4c pag. 43).
A
40
41
500 mm
