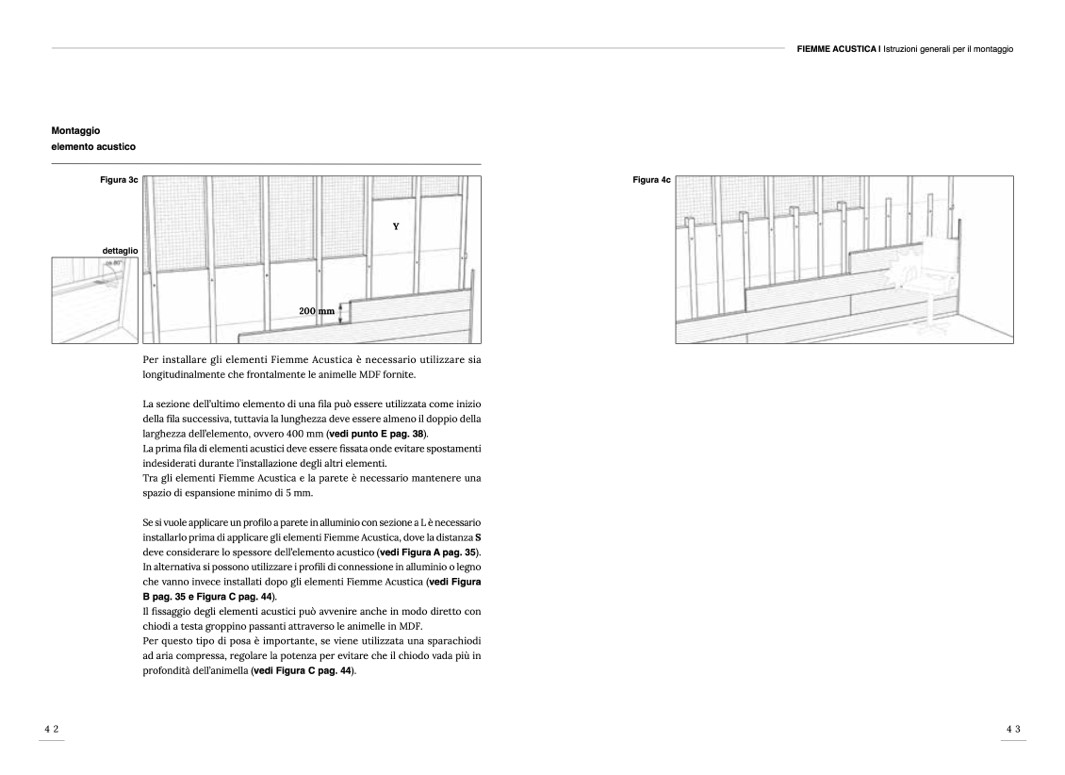

Montaggio
elemento acustico
Figura 3c
Figura 4c
FIEMME ACUSTICA | Istruzioni generali per il montaggio
200 mm
Y
Per installare gli elementi Fiemme Acustica è necessario utilizzare sia
longitudinalmente che frontalmente le animelle MDF fornite.
La sezione dell’ultimo elemento di una fila può essere utilizzata come inizio
della fila successiva, tuttavia la lunghezza deve essere almeno il doppio della
larghezza dell’elemento, ovvero 400 mm (
vedi punto E pag. 38).
La prima fila di elementi acustici deve essere fissata onde evitare spostamenti
indesiderati durante l’installazione degli altri elementi.
Tra gli elementi Fiemme Acustica e la parete è necessario mantenere una
spazio di espansione minimo di 5 mm.
Se si vuole applicare un profilo a parete in alluminio con sezione a L è necessario
installarlo prima di applicare gli elementi Fiemme Acustica, dove la distanza S
deve considerare lo spessore dell’elemento acustico (
vedi Figura A pag. 35).
In alternativa si possono utilizzare i profili di connessione in alluminio o legno
che vanno invece installati dopo gli elementi Fiemme Acustica (
vedi Figura
B pag. 35 e Figura C pag. 44).
Il fissaggio degli elementi acustici può avvenire anche in modo diretto con
chiodi a testa groppino passanti attraverso le animelle in MDF.
Per questo tipo di posa è importante, se viene utilizzata una sparachiodi
ad aria compressa, regolare la potenza per evitare che il chiodo vada più in
profondità dell’animella (
vedi Figura C pag. 44).
