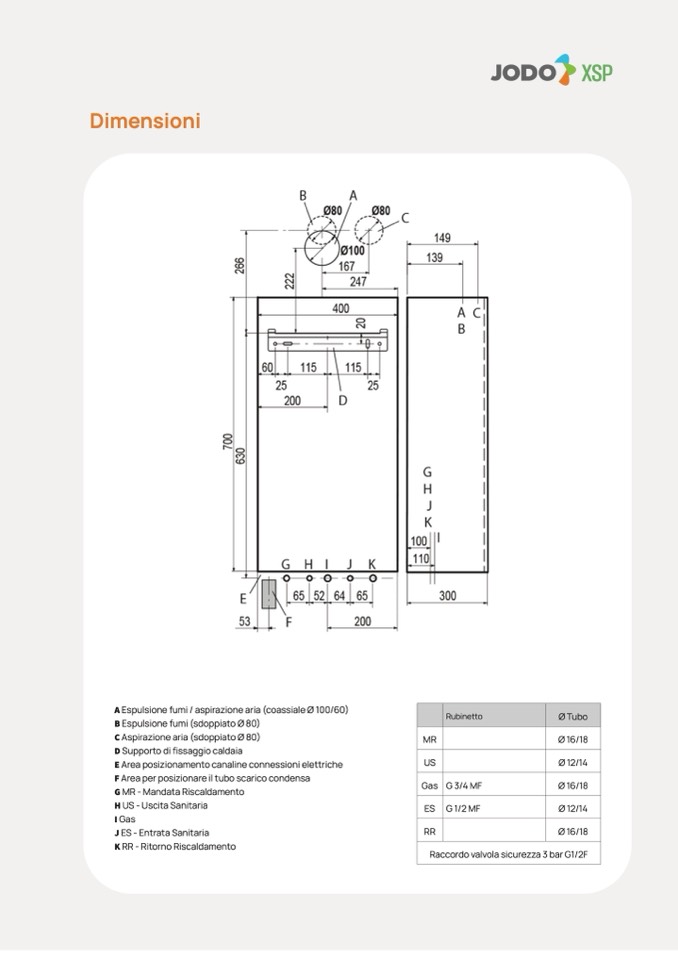

Dimensioni

A Espulsione fumi / aspirazione aria (coassiale Ø 100/60)

B Espulsione fumi (sdoppiato Ø 80)

C Aspirazione aria (sdoppiato Ø 80)

D Supporto di fissaggio caldaia

E Area posizionamento canaline connessioni elettriche

F Area per posizionare il tubo scarico condensa

G MR - Mandata Riscaldamento

H US - Uscita Sanitaria

MR

US

Gas

ES

Rubinetto

XSP

I Gas

J ES - Entrata Sanitaria

RR

G 3/4 MF

Ø 16/18

Ø 12/14

Ø 16/18

G 1/2 MF

Ø 12/14

K RR - Ritorno Riscaldamento

Raccordo valvola sicurezza 3 bar G1/2F

Ø Tubo

Ø 16/18
