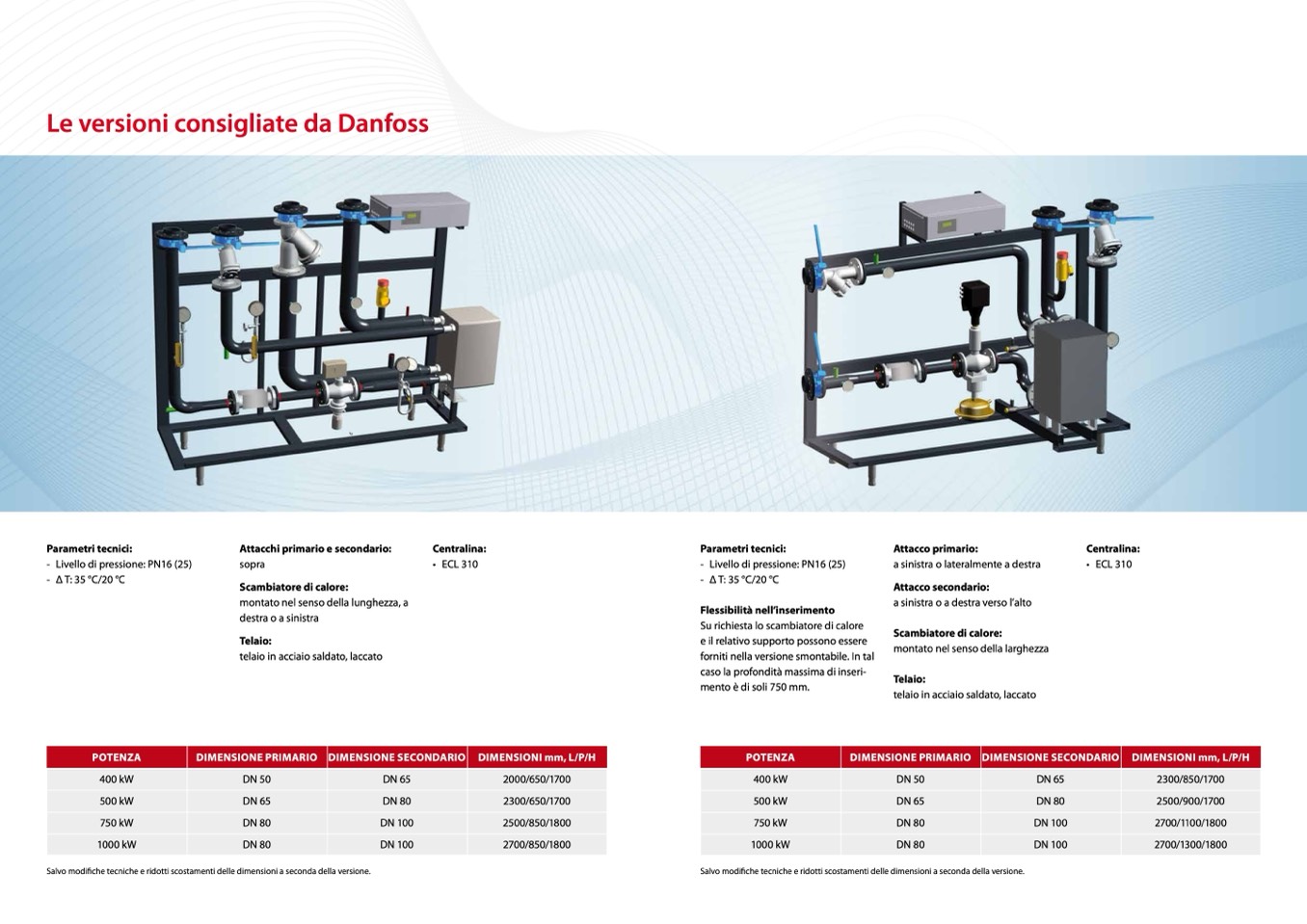

Le versioni consigliate da Danfoss

Parametri tecnici:

- Livello di pressione: PN16 (25)

- Δ T: 35 °C/20 °C

Attacchi primario e secondario:

sopra

Scambiatore di calore:

montato nel senso della lunghezza, a

destra o a sinistra

Telaio:

telaio in acciaio saldato, laccato

Centralina:

• ECL 310

Parametri tecnici:

- Livello di pressione: PN16 (25)

- Δ T: 35 °C/20 °C

Flessibilità nell’inserimento

Su richiesta lo scambiatore di calore

e il relativo supporto possono essere

forniti nella versione smontabile. In tal

caso la profondità massima di inseri-

mento è di soli 750 mm.

Attacco primario:

Centralina:

a sinistra o lateralmente a destra

Attacco secondario:

a sinistra o a destra verso l’alto

Scambiatore di calore:

montato nel senso della larghezza

Telaio:

telaio in acciaio saldato, laccato

• ECL 310

POTENZA DIMENSIONE PRIMARIO

DIMENSIONE SECONDARIO

DIMENSIONI mm, L/P/H

400 kW

DN 50

DN 65

2000/650/1700

500 kW

DN 65

DN 80

2300/650/1700

750 kW

DN 80

DN 100

2500/850/1800

1000 kW

DN 80

DN 100

2700/850/1800

POTENZA DIMENSIONE PRIMARIO

DIMENSIONE SECONDARIO

DIMENSIONI mm, L/P/H

400 kW

DN 50

DN 65

2300/850/1700

500 kW

DN 65

DN 80

2500/900/1700

750 kW

DN 80

DN 100

2700/1100/1800

1000 kW

DN 80

DN 100

2700/1300/1800

Salvo modifiche tecniche e ridotti scostamenti delle dimensioni a seconda della versione.

Salvo modifiche tecniche e ridotti scostamenti delle dimensioni a seconda della versione.
