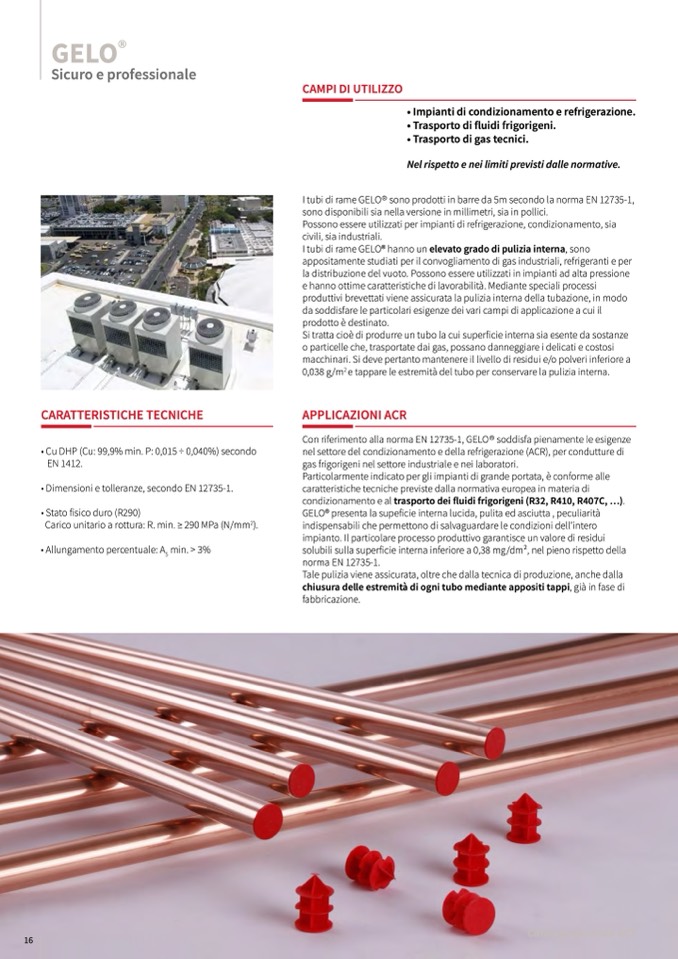

GELO

®

Sicuro e professionale

CAMPI DI UTILIZZO

CARATTERISTICHE TECNICHE

• Cu DHP (Cu: 99,9% min. P: 0,015 ÷ 0,040%) secondo

EN 1412.

• Dimensioni e tolleranze, secondo EN 12735-1.

• Stato fisico duro (R290)

Carico unitario a rottura: R. min. ≥ 290 MPa (N/mm

2

).

• Allungamento percentuale: A

5

min. > 3%

I tubi di rame GELO® sono prodotti in barre da 5m secondo la norma EN 12735-1,

sono disponibili sia nella versione in millimetri, sia in pollici.

Possono essere utilizzati per impianti di refrigerazione, condizionamento, sia

civili, sia industriali.

I tubi di rame GELO® hanno un elevato grado di pulizia interna, sono

appositamente studiati per il convogliamento di gas industriali, refrigeranti e per

la distribuzione del vuoto. Possono essere utilizzati in impianti ad alta pressione

e hanno ottime caratteristiche di lavorabilità. Mediante speciali processi

produttivi brevettati viene assicurata la pulizia interna della tubazione, in modo

da soddisfare le particolari esigenze dei vari campi di applicazione a cui il

prodotto è destinato.

Si tratta cioè di produrre un tubo la cui superficie interna sia esente da sostanze

o particelle che, trasportate dai gas, possano danneggiare i delicati e costosi

macchinari. Si deve pertanto mantenere il livello di residui e/o polveri inferiore a

0,038 g/m

2

e tappare le estremità del tubo per conservare la pulizia interna.

APPLICAZIONI ACR

Con riferimento alla norma EN 12735-1, GELO® soddisfa pienamente le esigenze

nel settore del condizionamento e della refrigerazione (ACR), per condutture di

gas frigorigeni nel settore industriale e nei laboratori.

Particolarmente indicato per gli impianti di grande portata, è conforme alle

caratteristiche tecniche previste dalla normativa europea in materia di

condizionamento e al trasporto dei fluidi frigorigeni (R32, R410, R407C, ...).

GELO® presenta la supeficie interna lucida, pulita ed asciutta , peculiarità

indispensabili che permettono di salvaguardare le condizioni dell’intero

impianto. Il particolare processo produttivo garantisce un valore di residui

solubili sulla superficie interna inferiore a 0,38 mg/dm2, nel pieno rispetto della

norma EN 12735-1.

Tale pulizia viene assicurata, oltre che dalla tecnica di produzione, anche dalla

chiusura delle estremità di ogni tubo mediante appositi tappi, già in fase di

fabbricazione.

• Impianti di condizionamento e refrigerazione.

• Trasporto di fluidi frigorigeni.

• Trasporto di gas tecnici.

Nel rispetto e nei limiti previsti dalle normative.
