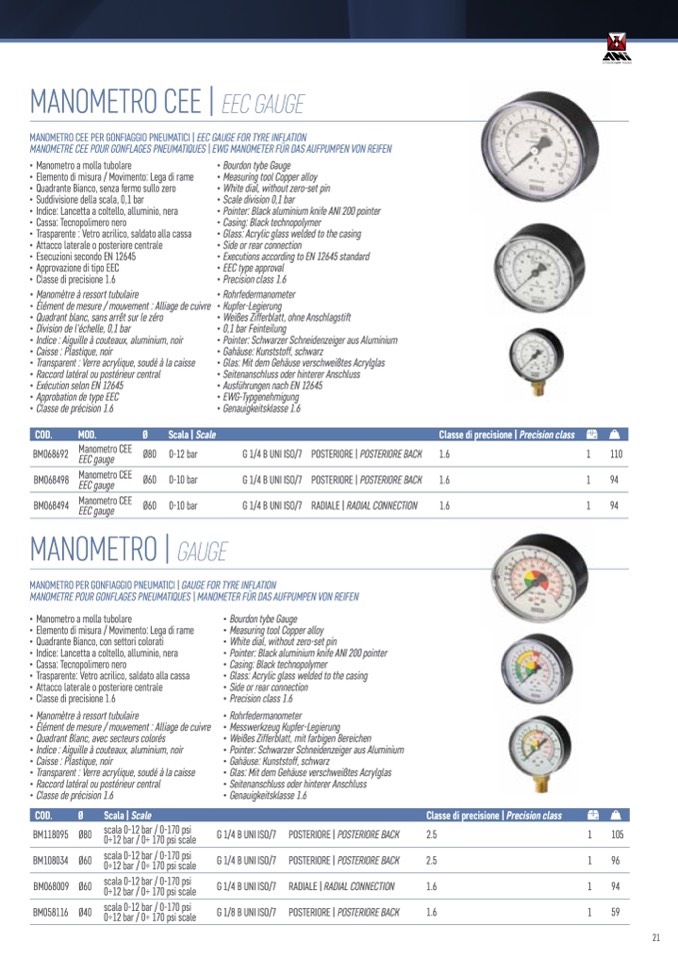

MANOMETRO CEE | EEC GAUGE

MANOMETRO CEE PER GONFIAGGIO PNEUMATICI | EEC GAUGE FOR TYRE INFLATION

MANOMETRE CEE POUR GONFLAGES PNEUMATIQUES | EWG MANOMETER FÜR DAS AUFPUMPEN VON REIFEN

• Manometro a molla tubolare

• Elemento di misura / Movimento: Lega di rame

• Quadrante Bianco, senza fermo sullo zero

• Suddivisione della scala, 0,1 bar

• Indice: Lancetta a coltello, alluminio, nera

• Cassa: Tecnopolimero nero

• Trasparente : Vetro acrilico, saldato alla cassa

• Attacco laterale o posteriore centrale

• Esecuzioni secondo EN 12645

• Approvazione di tipo EEC

• Classe di precisione 1.6

• Manomètre à ressort tubulaire

• Élément de mesure / mouvement : Alliage de cuivre

• Quadrant blanc, sans arrêt sur le zéro

• Division de l'échelle, 0,1 bar

• Indice : Aiguille à couteaux, aluminium, noir

• Caisse : Plastique, noir

• Transparent : Verre acrylique, soudé à la caisse

• Raccord latéral ou postérieur central

• Exécution selon EN 12645

• Approbation de type EEC

• Classe de précision 1.6

• Bourdon tybe Gauge

• Measuring tool Copper alloy

• White dial, without zero-set pin

• Scale division 0,1 bar

• Pointer: Black aluminium knife ANI 200 pointer

• Casing: Black technopolymer

• Glass: Acrylic glass welded to the casing

• Side or rear connection

• Executions according to EN 12645 standard

• EEC type approval

• Precision class 1.6

• Rohrfedermanometer

• Kupfer-Legierung

• Weißes Zifferblatt, ohne Anschlagstift

• 0,1 bar Feinteilung

• Pointer: Schwarzer Schneidenzeiger aus Aluminium

• Gahäuse: Kunststoff, schwarz

• Glas: Mit dem Gehäuse verschweißtes Acrylglas

• Seitenanschluss oder hinterer Anschluss

• Ausführungen nach EN 12645

• EWG-Typgenehmigung

• Genauigkeitsklasse 1.6

COD.

MOD.

Ø

Scala | Scale

Classe di precisione | Precision class

BM068692

BM068498

BM068494

Manometro CEE

Ø80

Ø60

Ø60

0-12 bar

0-10 bar

0-10 bar

G 1/4 B UNI ISO/7

G 1/4 B UNI ISO/7

G 1/4 B UNI ISO/7

POSTERIORE | POSTERIORE BACK

POSTERIORE | POSTERIORE BACK

RADIALE | RADIAL CONNECTION

1.6

1.6

1.6

1

110

1

94

1

94

EEC gauge

Manometro CEE

EEC gauge

Manometro CEE

EEC gauge

MANOMETRO | GAUGE

MANOMETRO PER GONFIAGGIO PNEUMATICI | GAUGE FOR TYRE INFLATION

MANOMETRE POUR GONFLAGES PNEUMATIQUES | MANOMETER FÜR DAS AUFPUMPEN VON REIFEN

• Manometro a molla tubolare

• Elemento di misura / Movimento: Lega di rame

• Quadrante Bianco, con settori colorati

• Indice: Lancetta a coltello, alluminio, nera

• Cassa: Tecnopolimero nero

• Trasparente: Vetro acrilico, saldato alla cassa

• Attacco laterale o posteriore centrale

• Classe di precisione 1.6

• Manomètre à ressort tubulaire

• Élément de mesure / mouvement : Alliage de cuivre

• Quadrant Blanc, avec secteurs colorés

• Indice : Aiguille à couteaux, aluminium, noir

• Caisse : Plastique, noir

• Transparent : Verre acrylique, soudé à la caisse

• Raccord latéral ou postérieur central

• Classe de précision 1.6

• Bourdon tybe Gauge

• Measuring tool Copper alloy

• White dial, without zero-set pin

• Pointer: Black aluminium knife ANI 200 pointer

• Casing: Black technopolymer

• Glass: Acrylic glass welded to the casing

• Side or rear connection

• Precision class 1.6

• Rohrfedermanometer

• Messwerkzeug Kupfer-Legierung

• Weißes Zifferblatt, mit farbigen Bereichen

• Pointer: Schwarzer Schneidenzeiger aus Aluminium

• Gahäuse: Kunststoff, schwarz

• Glas: Mit dem Gehäuse verschweißtes Acrylglas

• Seitenanschluss oder hinterer Anschluss

• Genauigkeitsklasse 1.6

COD.

Ø

Scala | Scale

Classe di precisione | Precision class

BM118095 Ø80

BM108034 Ø60

BM068009 Ø60

BM058116 Ø40

scala 0-12 bar / 0-170 psi

0÷12 bar / 0÷ 170 psi scale

scala 0-12 bar / 0-170 psi

0÷12 bar / 0÷ 170 psi scale

scala 0-12 bar / 0-170 psi

0÷12 bar / 0÷ 170 psi scale

scala 0-12 bar / 0-170 psi

0÷12 bar / 0÷ 170 psi scale

G 1/4 B UNI ISO/7

G 1/4 B UNI ISO/7

G 1/4 B UNI ISO/7

G 1/8 B UNI ISO/7

POSTERIORE | POSTERIORE BACK

POSTERIORE | POSTERIORE BACK

RADIALE | RADIAL CONNECTION

POSTERIORE | POSTERIORE BACK

2.5

2.5

1.6

1.6

1

105

1

96

1

94

1

59
