FUNZIONALITÀ PRINCIPALI

FUNZIONALITÀ PRINCIPALI

ELEVATE PERFORMANCE E AFFIDABILITÀ

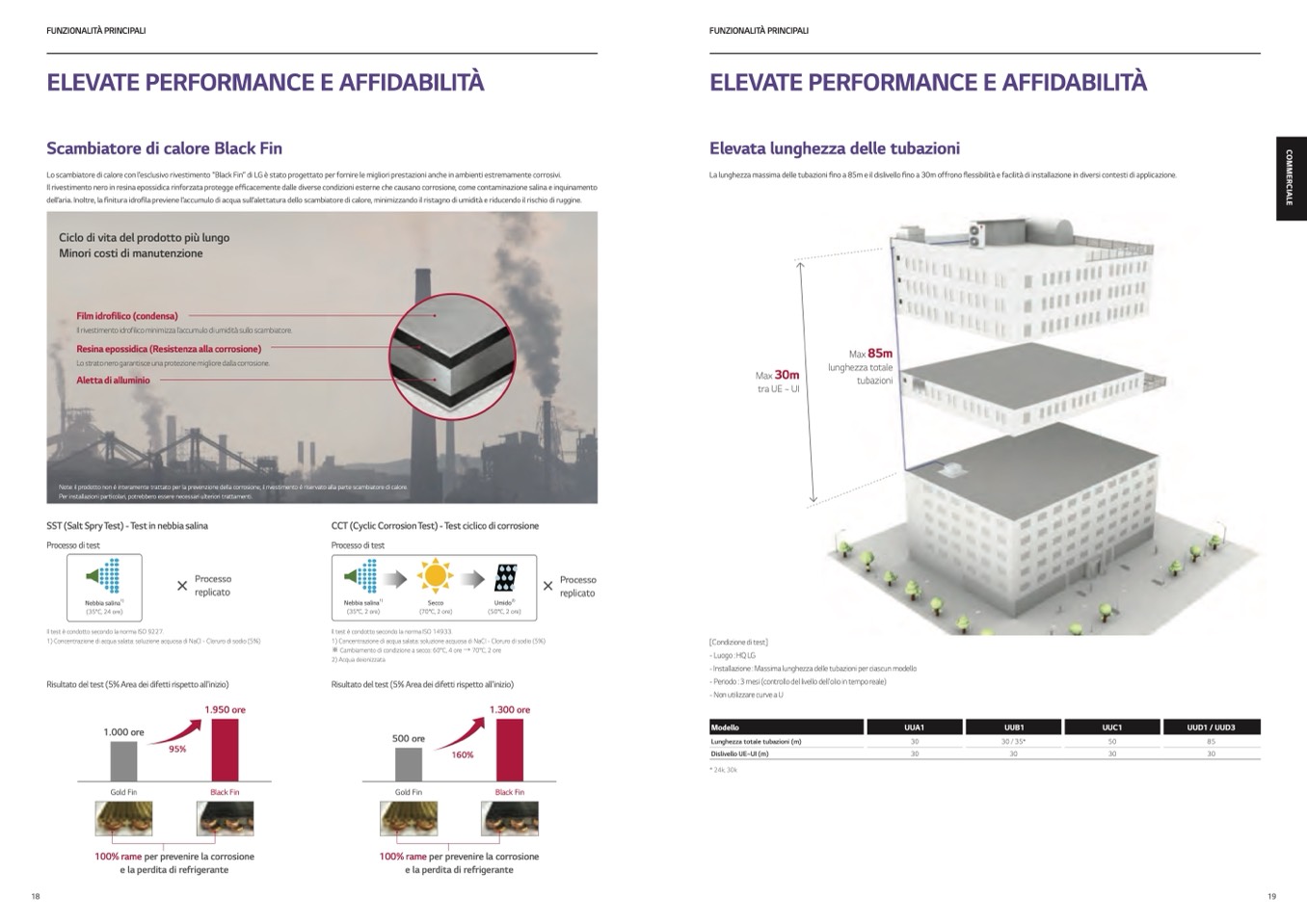

Scambiatore di calore Black Fin

Lo scambiatore di calore con l’esclusivo rivestimento “Black Fin” di LG è stato progettato per fornire le migliori prestazioni anche in ambienti estremamente corrosivi.

Il rivestimento nero in resina epossidica rinforzata protegge efficacemente dalle diverse condizioni esterne che causano corrosione, come contaminazione salina e inquinamento

dell’aria. Inoltre, la finitura idrofila previene l’accumulo di acqua sull’alettatura dello scambiatore di calore, minimizzando il ristagno di umidità e riducendo il rischio di ruggine.

ELEVATE PERFORMANCE E AFFIDABILITÀ

Elevata lunghezza delle tubazioni

La lunghezza massima delle tubazioni fino a 85m e il dislivello fino a 30m offrono flessibilità e facilità di installazione in diversi contesti di applicazione.

Ciclo di vita del prodotto più lungo

Minori costi di manutenzione

Film idrofilico (condensa)

Il rivestimento idrofilico minimizza l’accumulo di umidità sullo scambiatore.

Resina epossidica (Resistenza alla corrosione)

Lo strato nero garantisce una protezione migliore dalla corrosione.

Aletta di alluminio

Note: il prodotto non é interamente trattato per la prevenzione della corrosione; il rivestimento é riservato alla parte scambiatore di calore.

Per installazioni particolari, potrebbero essere necessari ulteriori trattamenti.

Max

30m

tra UE ~ UI

Max

85m

lunghezza totale

tubazioni

SST (Salt Spry Test) - Test in nebbia salina

CCT (Cyclic Corrosion Test) - Test ciclico di corrosione

Processo di test

Nebbia salina

1)

(35°C, 24 ore)

Processo

replicato

Processo di test

Nebbia salina

1)

(35°C, 2 ore)

Processo

replicato

Il test è condotto secondo la norma ISO 9227.

1) Concentrazione di acqua salata: soluzione acquosa di NaCl - Cloruro di sodio (5%)

Risultato del test (5% Area dei difetti rispetto all'inizio)

Il test è condotto secondo la norma ISO 14933.

1) Concentrazione di acqua salata: soluzione acquosa di NaCl - Cloruro di sodio (5%)

※ Cambiamento di condizione a secco: 60°C, 4 ore → 70°C, 2 ore

2) Acqua deionizzata

Risultato del test (5% Area dei difetti rispetto all'inizio)

[Condizione di test]

-Luogo:HQLG

- Installazione : Massima lunghezza delle tubazioni per ciascun modello

- Periodo : 3 mesi (controllo del livello dell'olio in tempo reale)

- Non utilizzare curve a U

Lunghezza totale tubazioni (m)

Dislivello UE~UI (m)

* 24k, 30k

Secco

(70°C, 2 ore)

Umido

2)

(50°C, 2 ore)

1.000 ore

Gold Fin

95%

1.950 ore

Black Fin

500 ore

Gold Fin

160%

1.300 ore

Black Fin

85

30

Modello

UUA1

30

UUB1

30 / 35*

UUC1

UUD1 / UUD3

30

50

30

30

18

19

100% rame per prevenire la corrosione

e la perdita di refrigerante

100% rame per prevenire la corrosione

e la perdita di refrigerante
