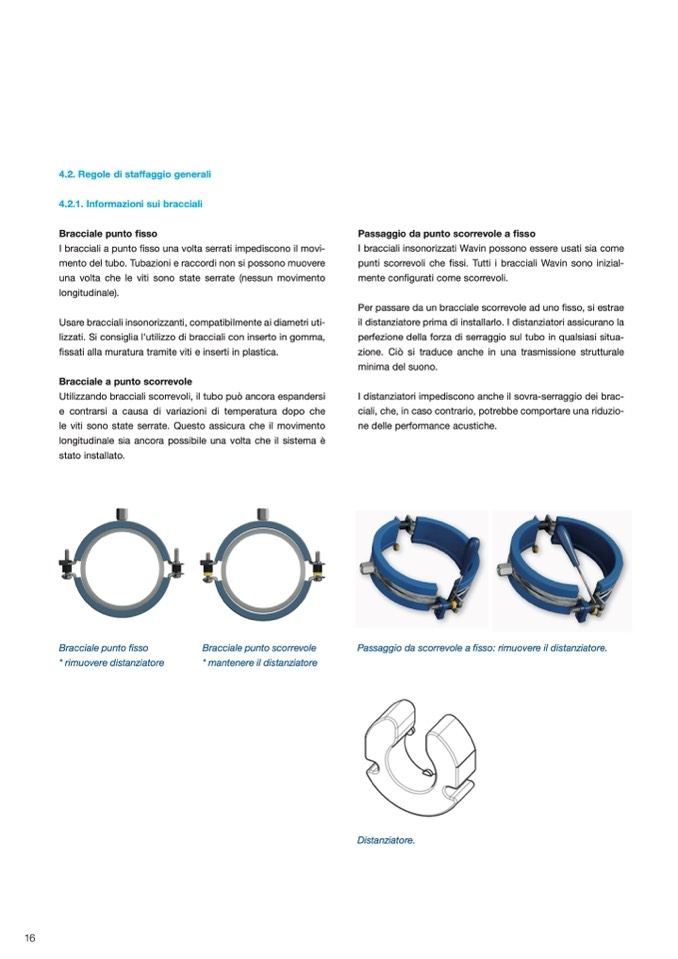

4.2. Regole di staffaggio generali

4.2.1. Informazioni sui bracciali

Bracciale punto fisso

I bracciali a punto fisso una volta serrati impediscono il movi-

mento del tubo. Tubazioni e raccordi non si possono muovere

una volta che le viti sono state serrate (nessun movimento

longitudinale).

Usare bracciali insonorizzanti, compatibilmente ai diametri uti-

lizzati. Si consiglia l'utilizzo di bracciali con inserto in gomma,

fissati alla muratura tramite viti e inserti in plastica.

Bracciale a punto scorrevole

Utilizzando bracciali scorrevoli, il tubo può ancora espandersi

e contrarsi a causa di variazioni di temperatura dopo che

le viti sono state serrate. Questo assicura che il movimento

longitudinale sia ancora possibile una volta che il sistema è

stato installato.

Passaggio da punto scorrevole a fisso

I bracciali insonorizzati Wavin possono essere usati sia come

punti scorrevoli che fissi. Tutti i bracciali Wavin sono inizial-

mente configurati come scorrevoli.

Per passare da un bracciale scorrevole ad uno fisso, si estrae

il distanziatore prima di installarlo. I distanziatori assicurano la

perfezione della forza di serraggio sul tubo in qualsiasi situa-

zione. Ciò si traduce anche in una trasmissione strutturale

minima del suono.

I distanziatori impediscono anche il sovra-serraggio dei brac-

ciali, che, in caso contrario, potrebbe comportare una riduzio-

ne delle performance acustiche.

Passaggio da scorrevole a fisso: rimuovere il distanziatore.

Distanziatore.

16

Bracciale punto fisso

Bracciale punto scorrevole

* rimuovere distanziatore

* mantenere il distanziatore
