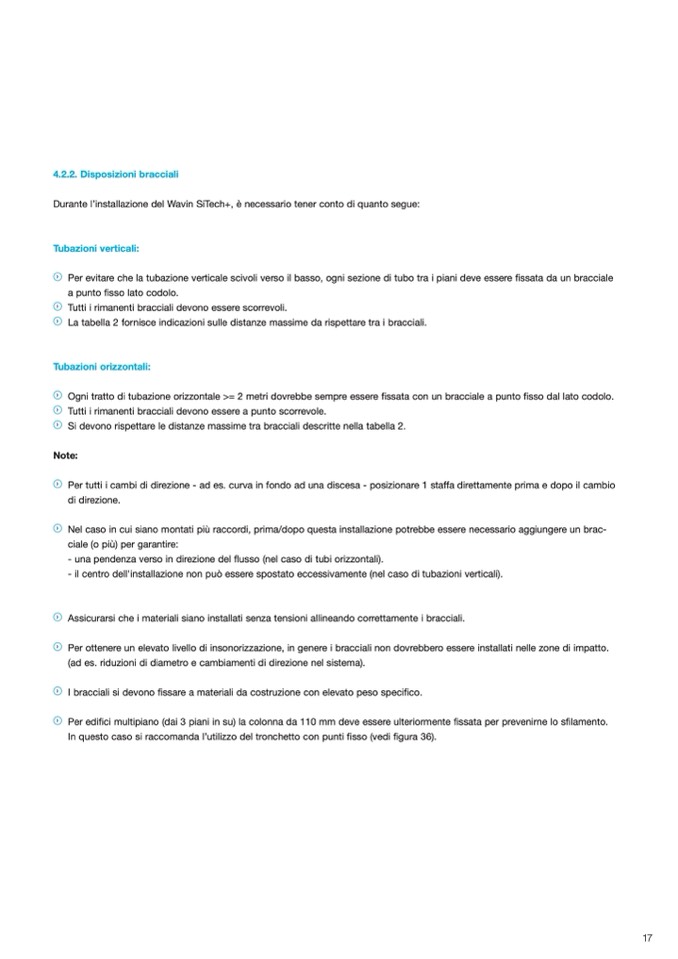

4.2.2. Disposizioni bracciali

Durante l’installazione del Wavin SiTech+, è necessario tener conto di quanto segue:

Tubazioni verticali:

Per evitare che la tubazione verticale scivoli verso il basso, ogni sezione di tubo tra i piani deve essere fissata da un bracciale

a punto fisso lato codolo.

Tutti i rimanenti bracciali devono essere scorrevoli.

La tabella 2 fornisce indicazioni sulle distanze massime da rispettare tra i bracciali.

Tubazioni orizzontali:

Ogni tratto di tubazione orizzontale >= 2 metri dovrebbe sempre essere fissata con un bracciale a punto fisso dal lato codolo.

Tutti i rimanenti bracciali devono essere a punto scorrevole.

Si devono rispettare le distanze massime tra bracciali descritte nella tabella 2.

Note:

Per tutti i cambi di direzione - ad es. curva in fondo ad una discesa - posizionare 1 staffa direttamente prima e dopo il cambio

di direzione.

Nel caso in cui siano montati più raccordi, prima/dopo questa installazione potrebbe essere necessario aggiungere un brac-

ciale (o più) per garantire:

- una pendenza verso in direzione del flusso (nel caso di tubi orizzontali).

- il centro dell'installazione non può essere spostato eccessivamente (nel caso di tubazioni verticali).

Assicurarsi che i materiali siano installati senza tensioni allineando correttamente i bracciali.

Per ottenere un elevato livello di insonorizzazione, in genere i bracciali non dovrebbero essere installati nelle zone di impatto.

(ad es. riduzioni di diametro e cambiamenti di direzione nel sistema).

I bracciali si devono fissare a materiali da costruzione con elevato peso specifico.

Per edifici multipiano (dai 3 piani in su) la colonna da 110 mm deve essere ulteriormente fissata per prevenirne lo sfilamento.

In questo caso si raccomanda l’utilizzo del tronchetto con punti fisso (vedi figura 36).
