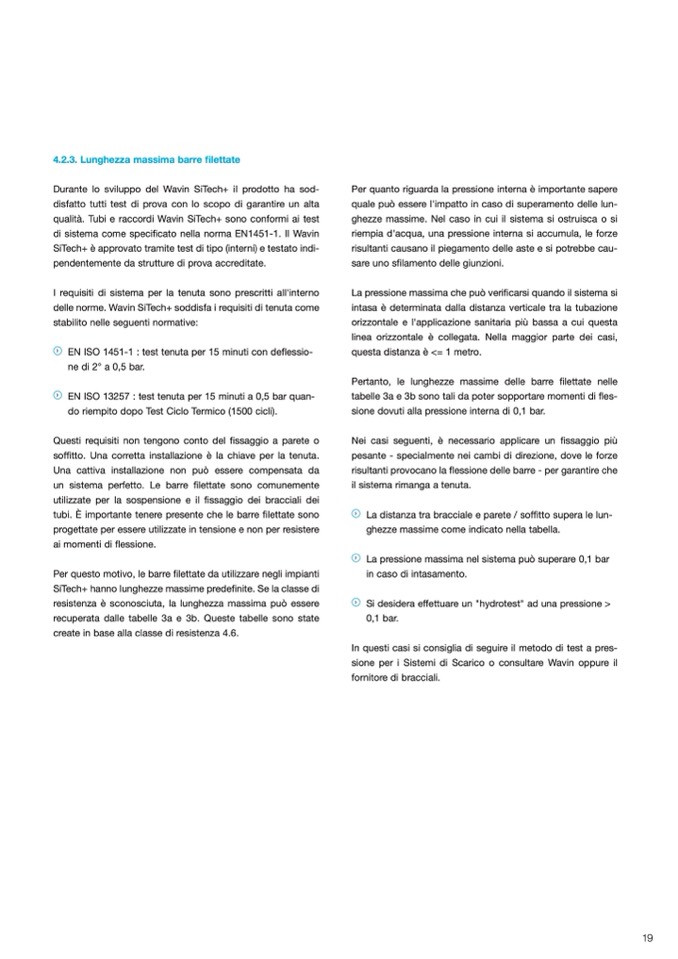

4.2.3. Lunghezza massima barre filettate
Durante lo sviluppo del Wavin SiTech+ il prodotto ha sod-
disfatto tutti test di prova con lo scopo di garantire un alta
qualità. Tubi e raccordi Wavin SiTech+ sono conformi ai test
di sistema come specificato nella norma EN1451-1. Il Wavin
SiTech+ è approvato tramite test di tipo (interni) e testato indi-
pendentemente da strutture di prova accreditate.
I requisiti di sistema per la tenuta sono prescritti all'interno
delle norme. Wavin SiTech+ soddisfa i requisiti di tenuta come
stabilito nelle seguenti normative:
EN ISO 1451-1 : test tenuta per 15 minuti con deflessio-
ne di 2° a 0,5 bar.
EN ISO 13257 : test tenuta per 15 minuti a 0,5 bar quan-
do riempito dopo Test Ciclo Termico (1500 cicli).
Questi requisiti non tengono conto del fissaggio a parete o
soffitto. Una corretta installazione è la chiave per la tenuta.
Una cattiva installazione non può essere compensata da
un sistema perfetto. Le barre filettate sono comunemente
utilizzate per la sospensione e il fissaggio dei bracciali dei
tubi. È importante tenere presente che le barre filettate sono
progettate per essere utilizzate in tensione e non per resistere
ai momenti di flessione.
Per questo motivo, le barre filettate da utilizzare negli impianti
SiTech+ hanno lunghezze massime predefinite. Se la classe di
resistenza è sconosciuta, la lunghezza massima può essere
recuperata dalle tabelle 3a e 3b. Queste tabelle sono state
create in base alla classe di resistenza 4.6.
Per quanto riguarda la pressione interna è importante sapere
quale può essere l'impatto in caso di superamento delle lun-
ghezze massime. Nel caso in cui il sistema si ostruisca o si
riempia d'acqua, una pressione interna si accumula, le forze
risultanti causano il piegamento delle aste e si potrebbe cau-
sare uno sfilamento delle giunzioni.
La pressione massima che può verificarsi quando il sistema si
intasa è determinata dalla distanza verticale tra la tubazione
orizzontale e l'applicazione sanitaria più bassa a cui questa
linea orizzontale è collegata. Nella maggior parte dei casi,
questa distanza è <= 1 metro.
Pertanto, le lunghezze massime delle barre filettate nelle
tabelle 3a e 3b sono tali da poter sopportare momenti di fles-
sione dovuti alla pressione interna di 0,1 bar.
Nei casi seguenti, è necessario applicare un fissaggio più
pesante - specialmente nei cambi di direzione, dove le forze
risultanti provocano la flessione delle barre - per garantire che
il sistema rimanga a tenuta.
La distanza tra bracciale e parete / soffitto supera le lun-
ghezze massime come indicato nella tabella.
La pressione massima nel sistema può superare 0,1 bar
in caso di intasamento.
Si desidera effettuare un "hydrotest" ad una pressione >
0,1 bar.
In questi casi si consiglia di seguire il metodo di test a pres-
sione per i Sistemi di Scarico o consultare Wavin oppure il
fornitore di bracciali.
