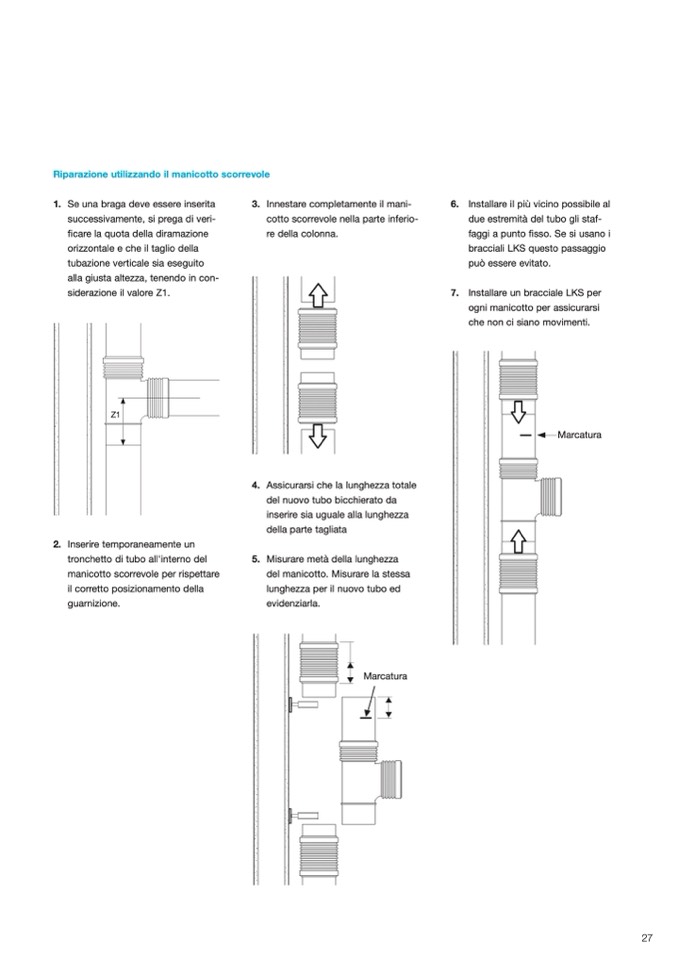

Riparazione utilizzando il manicotto scorrevole

1. Se una braga deve essere inserita

successivamente, si prega di veri-

ficare la quota della diramazione

orizzontale e che il taglio della

tubazione verticale sia eseguito

alla giusta altezza, tenendo in con-

siderazione il valore Z1.

Z1

2. Inserire temporaneamente un

tronchetto di tubo all'interno del

manicotto scorrevole per rispettare

il corretto posizionamento della

guarnizione.

3. Innestare completamente il mani-

cotto scorrevole nella parte inferio-

re della colonna.

6. Installare il più vicino possibile al

due estremità del tubo gli staf-

faggi a punto fisso. Se si usano i

bracciali LKS questo passaggio

può essere evitato.

7. Installare un bracciale LKS per

ogni manicotto per assicurarsi

che non ci siano movimenti.

Marcatura

4. Assicurarsi che la lunghezza totale

del nuovo tubo bicchierato da

inserire sia uguale alla lunghezza

della parte tagliata

5. Misurare metà della lunghezza

del manicotto. Misurare la stessa

lunghezza per il nuovo tubo ed

evidenziarla.

Marcatura

27
