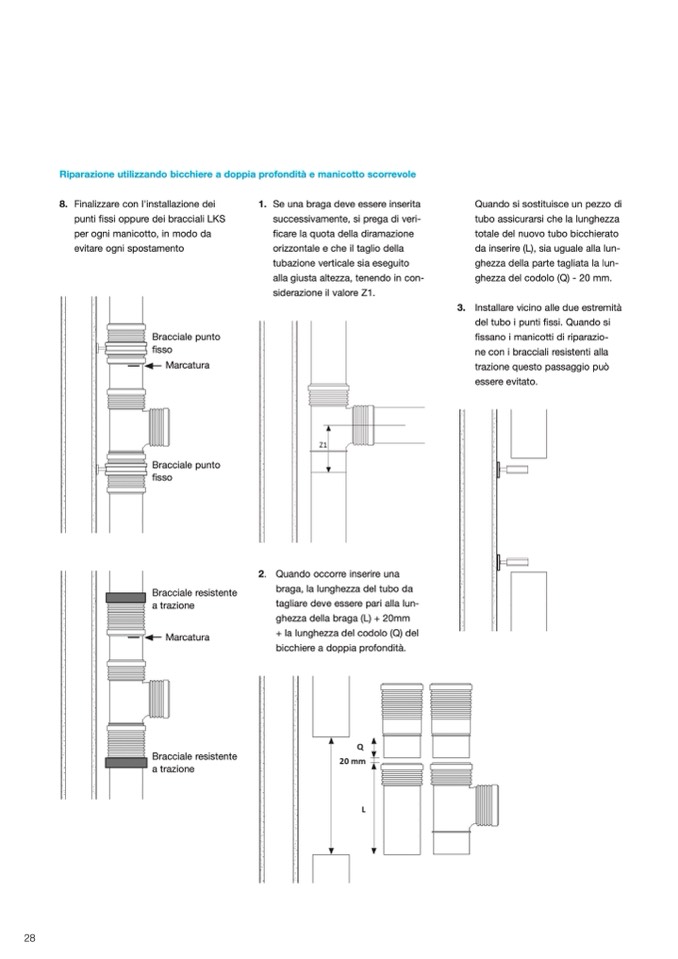

Riparazione utilizzando bicchiere a doppia profondità e manicotto scorrevole

8. Finalizzare con l'installazione dei

punti fissi oppure dei bracciali LKS

per ogni manicotto, in modo da

evitare ogni spostamento

1. Se una braga deve essere inserita

successivamente, si prega di veri-

ficare la quota della diramazione

orizzontale e che il taglio della

tubazione verticale sia eseguito

alla giusta altezza, tenendo in con-

siderazione il valore Z1.

Quando si sostituisce un pezzo di

tubo assicurarsi che la lunghezza

totale del nuovo tubo bicchierato

da inserire (L), sia uguale alla lun-

ghezza della parte tagliata la lun-

ghezza del codolo (Q) - 20 mm.

Installare vicino alle due estremità

del tubo i punti fissi. Quando si

fissano i manicotti di riparazio-

ne con i bracciali resistenti alla

trazione questo passaggio può

essere evitato.

3.

28

Bracciale punto

fisso

Marcatura

Bracciale punto

fisso

Bracciale resistente

a trazione

Marcatura

2. Quando occorre inserire una

braga, la lunghezza del tubo da

tagliare deve essere pari alla lun-

ghezza della braga (L) + 20mm

+ la lunghezza del codolo (Q) del

bicchiere a doppia profondità.

Bracciale resistente

a trazione
